商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | -40°C〜50°C |
|---|---|---|---|
| 中型の臨時雇用者。: | 0°120°C | 反復性の間違い: | ≤1％ |
| 保証: | 1年 | ||
| ハイライト: | 中気圧スイッチ制御装置,調節可能な圧力スイッチコントローラ |
||
概要

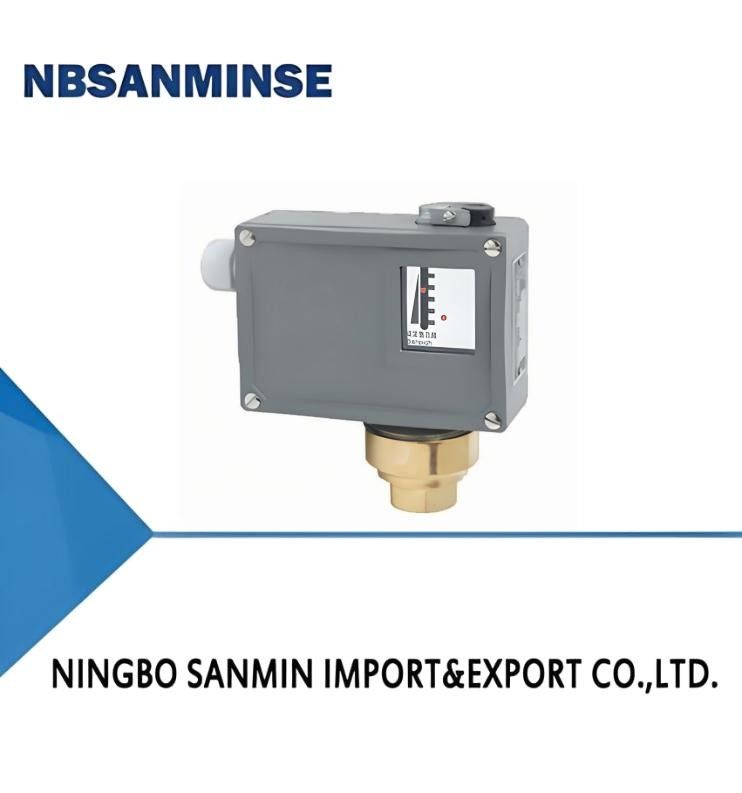

TL0202 圧力スイッチ (中気圧) /圧力コントローラには,空気,ガス,水蒸気などの中性ガスのために使用できるバロータイプセンサーが採用されています.水などの液体媒体冷却剤と油で,真空に使用できます.
TL0202 圧力スイッチ (中気圧) /圧力調節器の設定値は, -0.1 から 2.5 MPa の範囲で調整可能である.特別な要求がある場合,-0 の追加調整範囲.1から6.3MPaまで設計することができる.
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作業粘度 | <1×10-3m2/s | <1×10-3m2/s |
| スイッチエレメント | マイクロスイッチ | 切断されたスイッチ |
| 防爆グレード | - | エクステII CT4T6 |
| 囲みによって提供される保護度 | IP65 (DIN40050 に準拠し,GB4208 のIP65 に相当する) | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 環境温度 | -40°C〜50°C | -40°C〜50°C |
| 中気温 | 0°120°C | 0°120°C |
| 設置位置 | - | 垂直下向きの圧力インターフェース |
| 振動防止性能 | TL0202:40m/s2;TL0203:20m/s2 | 最大:20m/s2 |
| 繰り返しの誤り | ≤1% | ≤1 % |
| 接触能力 | AC 220V 6A (抵抗) | DC 250V 0.25A (抵抗) 60Wmax AC 250V 5A (抵抗) 1250VAmax |
仕様
TL0202 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
-0.1・0 |
0.007 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10〜106066 |
TL0202.50〜106066 |
-0.1−0.1 |
0.008 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10〜105066 |
TL0202.50〜105066 |
-0.1−0.16 |
0.009 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10〜104066 |
TL0202.50〜104066 |
-0.1−0.25 |
0.012 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10〜103066 |
TL0202.50〜103066 |
0・0です1 |
0.008 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0・0です16 |
0.009 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01 〇25 |
0.01 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
00.02 ゼロ4 |
0.03 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
00.03−0.6 |
0.035 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50〜156066 |
0.03・1 |
0.04 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50〜158066 |
0.05 ¥16 |
0.08 |
5 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10〜167066 |
TL0202.50〜167066 |
0.0525 |
0.09 |
5 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50〜169066 |
TL0202 切り替え差調整可能
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
-0.1・0 |
0.019 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40〜106066 |
-0.1−0.1 |
0.021 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00〜105066 |
TL0202.40〜105066 |
-0.1−0.16 |
0.022 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40〜104066 |
-0.1−0.25 |
0.024 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40〜103066 |
0・0です1 |
0.016 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0・0です16 |
0.02 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40〜111066 |
0.01 〇25 |
0.024 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40〜145066 |
00.02 ゼロ4 |
0.08 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
00.03−0.6 |
0.09 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40〜156066 |
0.03・1 |
0.1 |
2 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40〜158066 |
0.05 ¥16 |
0.19 |
5 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40〜167066 |
0.0525 |
0.2 |
5 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40〜169066 |
TL0203 切り替え差は調節できない (切り替え差が小さい,爆発防止型がない)
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | ||||||||
| -0.1・0 | 0.0045 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜106066 |
| -0.1−0.1 | 0.005 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜105066 |
| -0.1−0.16 | 0.0065 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜104066 |
| -0.1−0.25 | 0.01 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜103066 |
| 0・0です1 | 0.0045 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0・0です16 | 0.006 |
1 |
20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜111066 |
| 0.01 〇25 | 0.007 |
1 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
1.0 |
01 |
TL0203.70〜145066 |
| 00.02 ゼロ4 | 0.016 |
2 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
TL0203.70〜151066 |
| 00.03−0.6 | 0.02 |
2 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
TL0203.70〜156066 |
| 0.03・1 | 0.03 |
2 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
TL0203.70〜158066 |
| 0.05 ¥16 | 0.05 |
5 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
TL0203.70〜167066 |
| 0.0525 | 0.06 |
5 | 20 |
青銅 |
ステンレス鋼 (316L) | G1/4 |
0.85 |
02 |
TL0203.70〜169066 |
01
02
03
04
05
06
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
