商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | -5°C〜40°C |
|---|---|---|---|
| 保証: | 1年 | 応用: | 自動圧力解放保護 |
| ハイライト: | 隔膜タイプ センサー 圧力スイッチ制御器,ステンレス鋼のスイッチ制御装置 |
||
概要

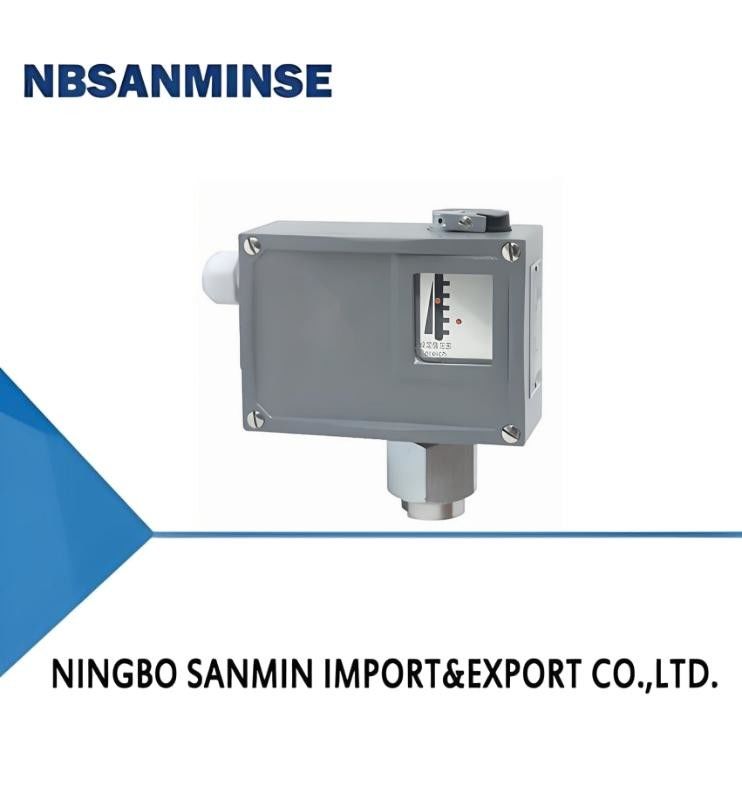

TL0102 圧力スイッチは 弁型センサーを採用し,センサーホイジング材料の仕様は 耐腐食性メディアに使用できるステンレス鋼です.空気などの中性ガスがガス,水蒸気,石油などの液体媒体.
TL0102 圧力スイッチの設定値は0-1MPaの範囲で調整可能で,低電圧範囲では高い感度制御.
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作業粘度 | <1×10-3m2/s | <1×10-3m2/s |
| スイッチエレメント | マイクロスイッチ | 切断されたスイッチ |
| 防爆グレード | - | エクステII CT4T6 |
| 囲みによって提供される保護度 | IP65 (DIN40050 に準拠し,GB4208 のIP65 に相当する) | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 環境温度 | -5°C〜40°C | -5°C〜40°C |
| 中気温 | 0°120°C | 0°95°C |
| 設置位置 | - | 垂直下向きの圧力インターフェース |
| 振動防止性能 | 20m/s2 | 最大:20m/s2 |
| 繰り返しの誤り | ≤10.5% | ≤10.5% |
| 接触能力 | AC 220V 6A (抵抗) | DC 250V 0.25A (抵抗力) 60Wmax AC 250V 5A (抵抗力) 1250VAmax |
仕様
TL0102 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| 0・0です01 | 0.0012 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜107117 | TL0102.50〜107117 |
| 0・0です025 | 0.0018 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜108117 | TL0102.50〜108117 |
| 0・0です04 | 0.0025 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜109117 | TL0102.50〜109117 |
| 0.05604 | 0.06 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10〜163117 | TL0102.50〜163117 |
| 0.05606 | 0.07 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¥1 | 0.1 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 スイッチ差調整可能
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー 材料 |
インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| 0・0です01 | 0.004 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40〜107117 |
| 0・0です025 | 0.005 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40〜108117 |
| 0・0です04 | 0.007 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40〜109117 |
| 0.05604 | 0.18 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00〜163117 | TL0102.40〜163117 |
| 0.05606 | 0.22 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¥1 | 0.3 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 切り替え差は調節できない (切り替え差が小さい,爆発防止型がない)
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | 許容される圧力 1 (MPa) |
切り替え周波数/ 分数 |
圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | ||||||||
| 0・0です01 | 0.0006 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜107117 |
| 0・0です025 | 0.001 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜108117 |
| 0・0です04 | 0.0018 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜109117 |
| 0.05604 | 0.035 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70〜163117 |
| 0.05606 | 0.04 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¥1 | 0.05 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
注: 実用的な作業では,短いピーク圧力でもこの値を超えない.
2 静的圧力値を指します.
01
02
03
04
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
