商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | -20°C〜50°C |
|---|---|---|---|
| 保証: | 1年 | 応用: | 自動圧力緩和保護装置 |
| ハイライト: | マイクロ圧力スイッチ制御器,水圧スイッチコントローラ |
||
概要

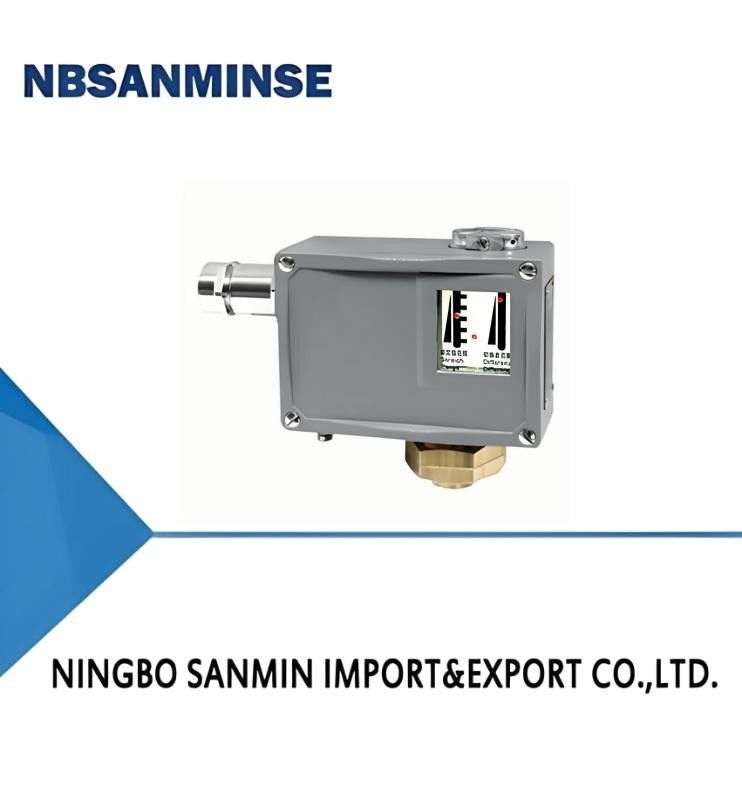

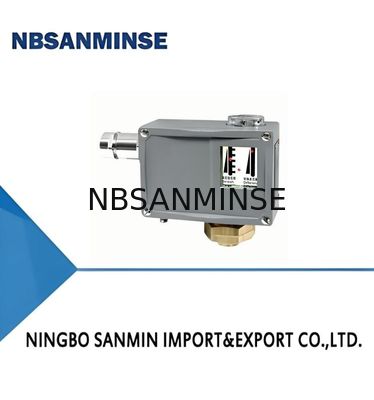

TL0002圧力スイッチ（微圧）/圧力コントローラーはダイヤフラムセンサーを採用しており、空気などの不活性ガスや、水、作動油、潤滑油、軽油などの液体媒体に使用できます。
TL0002圧力スイッチ（微圧）/圧力コントローラーの設定値は調整可能で、範囲は0〜2.5MPaです。高い制御感度。
主な技術性能
| 共通 | 防爆タイプ | |
|---|---|---|
| 作動粘度 | <1×10－3m2/s | <1×10－3m2/s |
| スイッチング素子 | マイクロスイッチ | 密閉スイッチ |
| 防爆等級 | Exde Ⅱ CT4～T6 | |
| 筐体による保護等級 | IP65（DIN40050準拠、GB4208のIP65に相当） | IP65（DIN40050準拠、GB4208のIP65に相当） |
| 周囲温度 | －20℃～50℃ | －20℃～50℃ |
| 媒体温度 | 0～90℃ | 0～120℃ |
| 取り付け位置 | 圧力インターフェースは垂直下向き | |
| 耐振動性能 | TL0002:40m/s2 ; TL0003:20m/s2 | 最大:20m/s2 |
| 繰り返し精度誤差 |
≤1.5% |
≤1.5% |
| 接点容量 | AC 220V 6A（抵抗負荷） | DC 250V 0.25A（抵抗負荷） 60Wmax AC 250V 5A（抵抗負荷） 1250VAmax |
仕様
微圧スイッチング差は調整不可
| 設定値調整範囲（KPa） | スイッチング差大 （KPa） |
**許容圧力 ① （KPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェース内部ねじ |
重量 （kg） |
外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | ダイヤフラム | 共通 | 防爆タイプ | 共通 | 防爆タイプ | ||||||
| －16～0 | 0.6 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-002265 | TL0002.50-002265 |
| －10～0 | 0.6 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-003265 | TL0002.50-003265 |
| －6～0 | 0.6 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-006265 | TL0002.50-006265 |
| －2.5～0 | 0.4 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-008265 | TL0002.50-008265 |
| －1.6～0 | 0.4 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-011265 | TL0002.50-011265 |
| 0～0.6 | 0.2 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-013265 | TL0002.50-013265 |
| 0～1.1 | 0.4 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-015265 | TL0002.50-015265 |
| 0～1.6 | 0.4 | 50 | 10 | 亜鉛メッキ鋼 | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-016265 | TL0002.50-016265 |
スイッチング差は調整不可
| 設定値調整範囲（KPa） | スイッチング差大 （KPa） |
**許容圧力 ① （KPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェース内部ねじ |
重量 （kg） |
外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | ダイヤフラム | 共通 | 防爆タイプ | 共通 | 防爆タイプ | ||||||
| （0～2.5） | （0.4） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-018265 | TL0002.50-018265 |
| （0～6） | （0.6） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-021265 | TL0002.50-021265 |
| （0～16） | （0.8） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-023265 | TL0002.50-023265 |
| （0～25） | （0.9） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.0 | 01 | 04 | TL0002.10-024265 | TL0002.50-024265 |
| 0.005～0.06 | 0.006 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.15 | 02 | 05 | TL0002.10-138066 | TL0002.50-138066 |
| 0.005～0.1 | 0.009 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.15 | 02 | 05 | TL0002.10-140066 | TL0002.50-140066 |
| 0.005～0.16 | 0.012 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.15 | 02 | 05 | TL0002.10-139066 | TL0002.50-139066 |
| 0.005～0.25 | 0.015 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.15 | 02 | 05 | TL0002.10-141066 | TL0002.50-141066 |
| 0.03～0.4 | 0.04 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.85 | 03 | 06 | TL0002.10-155066 | TL0002.50-155066 |
| 0.03～0.6 | 0.05 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.85 | 03 | 06 | TL0002.10-156066 | TL0002.50-156066 |
| 0.05～1 | 0.06 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.85 | 03 | 06 | TL0002.10-166066 | TL0002.50-166066 |
| 0.1～1.6 | 0.12 | 5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.85 | 03 | 06 | TL0002.10-176066 | TL0002.50-176066 |
| 0.1～2.5 | 0.15 | 5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.85 | 03 | 06 | TL0002.10-178066 | TL0002.50-178066 |
スイッチング差調整可能
| 設定値調整範囲（KPa） | スイッチング差大 （KPa） |
**許容圧力 ① （KPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェース内部ねじ |
重量 （kg） |
外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | ダイヤフラム | 共通 | 防爆タイプ | 共通 | 防爆タイプ | ||||||
| （0～2.5） | （1.1） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.05 | 01 | 04 | TL0002.00-018265 | TL0002.40-018265 |
| （0～6） | （1.5） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.05 | 01 | 04 | TL0002.00-021265 | TL0002.40-021265 |
| （0～16） | （2.3） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.05 | 01 | 04 | TL0002.00-023265 | TL0002.40-023265 |
| （0～25） | （2.8） | （50） | 10 | アルミニウム | ニトリルゴム | G1/4 | 1.05 | 01 | 04 | TL0002.00-024265 | TL0002.40-024265 |
| 0.005～0.06 | 0.016 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.20 | 02 | 05 | TL0002.00-138066 | TL0002.40-138066 |
| 0.005～0.1 | 0.018 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.20 | 02 | 05 | TL0002.00-140066 | TL0002.40-140066 |
| 0.005～0.16 | 0.025 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.20 | 02 | 05 | TL0002.00-139066 | TL0002.40-139066 |
| 0.005～0.25 | 0.025 | 1.5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 1.20 | 02 | 05 | TL0002.00-141066 | TL0002.40-141066 |
| 0.03～0.4 | 0.08 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.9 | 03 | 06 | TL0002.00-155066 | TL0002.40-155066 |
| 0.03～0.6 | 0.1 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.9 | 03 | 06 | TL0002.00-156066 | TL0002.40-156066 |
| 0.05～1 | 0.11 | 4 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.9 | 03 | 06 | TL0002.00-166066 | TL0002.40-166066 |
| 0.1～1.6 | 0.25 | 5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.9 | 03 | 06 | TL0002.00-176066 | TL0002.40-176066 |
| 0.1～2.5 | 0.33 | 5 | 40 | 真鍮 | ニトリルゴム | G1/4 | 0.9 | 03 | 06 | TL0002.00-178066 | TL0002.40-178066 |
寸法
01
02
03
04
05
06
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください。 ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープはフルコンテナでの自動化部品の輸出サービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイル フィッティング、圧力計 などです。
Q:どのような製品を作ることができますか？A: ステンレス鋼、
真鍮、アルミニウム材料の加工など、多くの種類の製品を作ることができます。 高圧バルブ/電磁弁/電動バルブ/ 水バルブ/ 空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品にロゴやブランドを付けて製造できますか？A: はい、もちろんです。OEMサプライヤーとして長年経験を積み、専門的に製造しています。ただし、可能な場合は許可証をご提供いただく必要があります。Q:オリジナルの有名な空圧・油圧機器ブランド製品を提供できますか？
A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
高温環境対策 A:
Gねじは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTおよびNPTは円錐形であり、締め付けると内外のねじがますますきつくなります。ねじの変形によってシールが達成され、通常はシーラントまたはテープと組み合わせて使用してシール効果を高めます。
Gねじは円筒形のストレートパイプで、非シール接続に使用されます。PTねじは円錐形のチューブで、ねじ自体の変形とシールに依存します。NPTも円錐形のチューブで、歯形角は60度で、主に北米で使用されています。
Q:圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？ A: 1MPa=10bar≒145psi≒10kg
Q:電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧とヘルツの誤り、頻繁な開閉、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、激しい振動など。
Q:高温または極低温環境での空圧部品について注意すべき点は何ですか？ 注力ポイント
高温環境対策 極低温環境対策
| シール材 | フッ素ゴム、PTFE | 低温ニトリルゴム、シリコーンゴム、ポリウレタン |
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
