商品の詳細:
|
| スイッチング要素: | マイクロスイッチ | 周りの派遣社員。: | 0℃～60℃ |
|---|---|---|---|
| 中型の臨時雇用者。: | 0°Cから80°C | 反復性の間違い: | ≤1％ |
| 保証: | 1年 | ||
| ハイライト: | 差圧調節器,腐食性のない介質の圧力スイッチコントローラ |
||
1概要

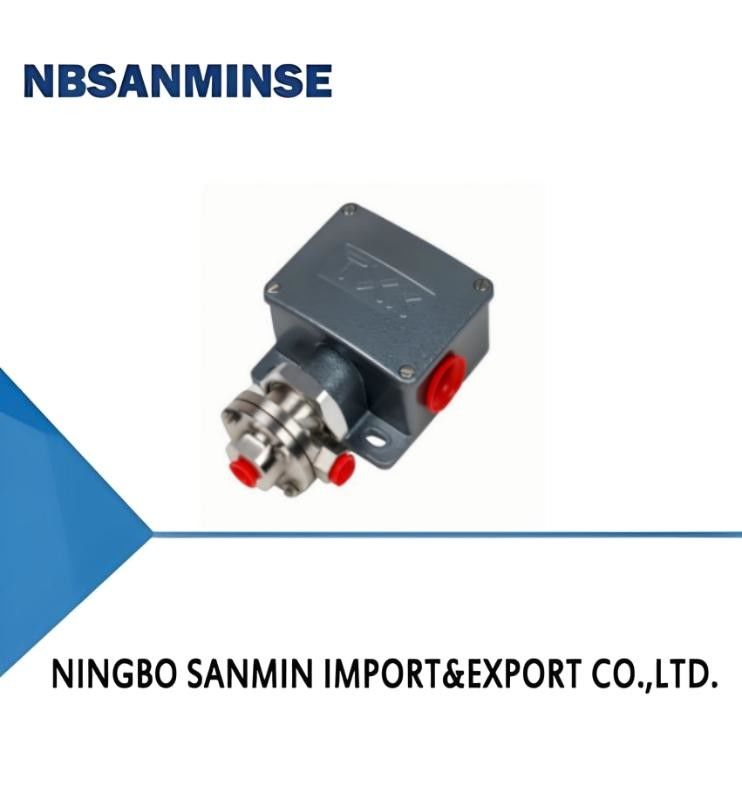

TXK差圧スイッチは,低~高差圧,異なる静的圧力,流体力学やプロセスアプリケーションにおけるパルス圧力やサイクル速さ. 空気,ガス,石油,水,および腐食性のないメディアに使用できます.
2, 技術的な性能
|
作業粘度 |
1x10-3m2/s |
|
スイッチエレメント |
マイクロスイッチ |
|
密室の評価 |
IP66 |
|
環境温度 |
0°C~60°C |
|
中気温 |
0°C~80°C |
|
振動防止性能 |
最大40m/s² |
|
繰り返しの誤り |
≤1% |
|
接触能力 |
最大 220V AC ≤5A |
3仕様
|
圧力設定値の調整範囲
|
切り替え差は
|
**許容圧 (Mpa)
|
外部寸法 |
切り替え頻度/分
|
膜材料 |
インターフェースの内部スレッド
|
|
060KPa |
3KPa |
3.4 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
20~200KPa |
10KPa |
3.4 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
50~500KPa |
20KPa |
3.4 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
20~200KPa(RN) |
30KPa |
3.4 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
4選択表
|
TXK -□ その 理由 □ その 理由-□ その 理由-□ その 理由-□ その 理由 1 2 3 4 5 |
|||||
|
1製品形式 |
|||||
|
01 |
条約 |
02 |
双接触式 |
03 |
エクス d |
|
04 |
低差圧 |
05 |
上部と下部差圧 |
06 |
高静水圧 |
|
07 |
オーブン |
||||
|
2シェル |
|||||
|
NN |
普通のスタイル |
RN |
二重接触モデル |
LC |
普通の防爆モデル |
|
B について |
小さな視界を持つ爆発防止モデル |
AL |
オーブンの殻 |
||
|
3弁膜の種類 |
|||||
|
01 |
ポリ |
02 |
ステンレス鋼 |
03 |
ゴム |
|
4接続糸 (必要に応じてカスタマイズできる) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5範囲 |
詳細な範囲選択表を参照 |
||||
|
選択例:TXK-04NN-02-01-009 TXK下差圧制御器,製品形:下差圧,ハウジング:普通タイプ,弁形:ステンレス鋼,接続スレッド:NPT1/4内部,範囲:5-210KPa.
|
|||||
範囲比較表
|
コード |
範囲 |
注記 |
コード |
範囲 |
注記 |
|
001 |
3.5-27.5MPa |
常規圧力 |
002 |
1.2〜12MPa |
常規圧力 |
|
003 |
0.7-7MPa |
常規圧力 |
004 |
0.37〜3.7MPa |
常規圧力 |
|
005 |
0.25〜2.5MPa |
常規圧力 |
006 |
0.15~1.2MPa |
常規圧力 |
|
007 |
20〜700KPa |
常規圧力 |
008 |
10〜350KPa |
常規圧力 |
|
009 |
5〜210KPa |
常規圧力 |
010 |
5-170KPa |
常規圧力 |
|
011 |
0〜100KPa |
常規圧力 |
012 |
- どうした?100〜0KPa |
常規圧力 |
|
013 |
- どうした?100〜100KPa |
常規圧力 |
014 |
25KPa |
高静水圧 |
|
015 |
0〜60KPa |
低差圧 |
016 |
20〜200KPa |
低差圧 |
|
017 |
50〜500KPa |
低差圧 |
018 |
- どうした?0.5-0.5KPa |
オーブンの圧力差 |
|
019 |
- どうした?3〜3KPa |
オーブンの圧力差 |
020 |
- どうした?6〜6KPa |
オーブンの圧力差 |
|
021 |
- どうした?12〜12KPa |
オーブンの圧力差 |
5, デバッグ方法とスイッチ配線図
シグナルライトにスイッチのC,NO,NCワイヤーを接続します. シグナルライトの状態を観察します.シグナルライトをグリーンライトに接続します (Cは共通端末です)C が工場でNC に接続されると,緑色のライトが点きます) 設定点指示器に従って調整ナッツを上下に調整し,それを望ましい設定点に設定します.(下向きの圧力が増加します.上昇圧力が減る)
6外見と設置の寸法
01
02
