商品の詳細:
|
| スイッチング要素: | マイクロスイッチ | 周りの派遣社員。: | -40℃〜60℃ |
|---|---|---|---|
| 中型の臨時雇用者。: | 0~80℃ | 反復性の間違い: | 0. 5% または 1% |
| 保証: | 1年 | ||
| ハイライト: | マイクロ爆発防止圧力スイッチ,防爆圧力スイッチ コントローラー |
||
1概要

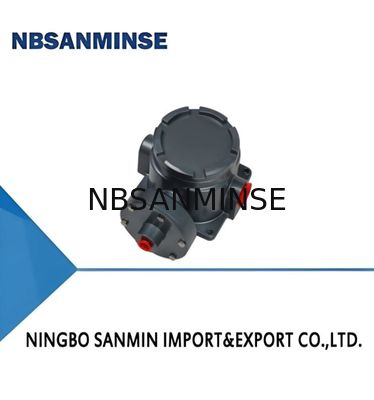

TXK 防爆圧力調節器の動作原理は,主に試験部品 (例えば弁) の弾性変形に基づいています.この変形によって高速なスイッチジャンプ動作を生み出すために機能的部品 (マイクロスイッチなど) を駆動する特に,測定 (制御) された介質の圧力が試験元に施されると,弁の自由端が対応する弾性移動を生成します.対応するアクションを生産するためにパイプ端に接続されたマイクロスイッチのボタンを (プッシュ棒) ドライブします.圧力が設定された制御値に達すると,スイッチのコンタクトが切り替わり,制御システムの回路が切断または接続される原因になります.自動制御とシグナルの目的を達成する.
TXK 防爆圧力調節器は,通常測定システム,制御装置,調節メカニズム,ハウジング,プラグソケットなどで構成される.測定システムの弁は,その弾性変形によって圧力変化を感知します制御装置のマイクロスイッチは,この圧力信号に迅速に対応し,回路のオン/オフ操作を実行します.この設計により,爆発防止圧力調節器は,様々な産業環境で安定して動作することができます特に高い信頼性と安全性を要求するアプリケーションでは
2, 技術的な性能
|
作業粘度 |
<1 × 10- どうした?3m2/s |
中気温 |
0ほら80°C |
|
スイッチエレメント |
マイクロスイッチ |
振動防止性能 |
20m/s2 |
|
粉塵の爆発防止レベル |
エクステンブル Ⅱ CT4ほらT6 GB |
爆発防止証明書番号 |
GYB24.2900X |
|
囲みによって提供される保護度 |
IP66(DIN40050 に準拠し,GB4208 の IP66 に相当する)) |
繰り返しの誤り |
00.5% あるいは 1% |
|
環境温度 |
-40°C~60°C |
接触能力 |
AC 220V 6A 抵抗性) |
3仕様
|
圧力設定値の調整範囲
|
切り替え差は
|
**許容圧 (Mpa)
|
外部寸法 |
切り替え頻度/分
|
膜材料 |
インターフェースの内部スレッド
|
|
-100〜0KPa |
2KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
4選択表
|
TXK -□ その 理由 □ その 理由-□ その 理由-□ その 理由-□ その 理由 1 2 3 4 5 |
|||||
|
1製品形式 |
|||||
|
01 |
条約 |
02 |
双接触式 |
03 |
エクス d |
|
04 |
低差圧 |
05 |
上部と下部差圧 |
06 |
高静水圧 |
|
07 |
オーブン |
||||
|
2シェル |
|||||
|
NN |
普通のスタイル |
RN |
二重接触モデル |
LC |
普通の防爆モデル |
|
B について |
小さな視界を持つ爆発防止モデル |
AL |
オーブンの殻 |
||
|
3弁膜の種類 |
|||||
|
01 |
ポリ |
02 |
ステンレス鋼 |
03 |
ゴム |
|
4接続糸 (必要に応じてカスタマイズできる) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5範囲 |
範囲比較表を参照 |
||||
|
選択例:TXK-03LC-02-01-005 TXK防爆コントローラ,製品形態:防爆,シェル:普通の防爆タイプ,弁形:ステンレス鋼,接続スレッド:NPT1/4内部,範囲:0.25-2.5MPa.
|
|||||
範囲比較表
|
コード |
範囲 |
注記 |
コード |
範囲 |
注記 |
|
001 |
3.5-27.5MPa |
常規圧力 |
002 |
1.2〜12MPa |
常規圧力 |
|
003 |
0.7-7MPa |
常規圧力 |
004 |
0.37〜3.7MPa |
常規圧力 |
|
005 |
0.25〜2.5MPa |
常規圧力 |
006 |
0.15~1.2MPa |
常規圧力 |
|
007 |
20〜700KPa |
常規圧力 |
008 |
10〜350KPa |
常規圧力 |
|
009 |
5〜210KPa |
常規圧力 |
010 |
5-170KPa |
常規圧力 |
|
011 |
0〜100KPa |
常規圧力 |
012 |
- どうした?100〜0KPa |
常規圧力 |
|
013 |
- どうした?100〜100KPa |
常規圧力 |
014 |
25KPa |
高静水圧 |
|
015 |
0〜60KPa |
低差圧 |
016 |
20〜200KPa |
低差圧 |
|
017 |
50〜500KPa |
低差圧 |
018 |
- どうした?0.5-0.5KPa |
オーブンの圧力差 |
|
019 |
- どうした?3〜3KPa |
オーブンの圧力差 |
020 |
- どうした?6〜6KPa |
オーブンの圧力差 |
|
021 |
- どうした?12〜12KPa |
オーブンの圧力差 |
5, デバッグ方法とスイッチ配線図
シグナルライトにスイッチのC,NO,NCワイヤーを接続します. シグナルライトの状態を観察します.シグナルライトをグリーンライトに接続します (Cは共通端末です)CとNOが工場で接続されたとき,緑色のライトが点きます) 設定点インジケーターに従って調整ナッツを上下に調整し,それを望ましい設定点に設定します.(下向きの圧力が増加します.上昇圧力が減る)
6外見と設置の寸法
01
02
03
