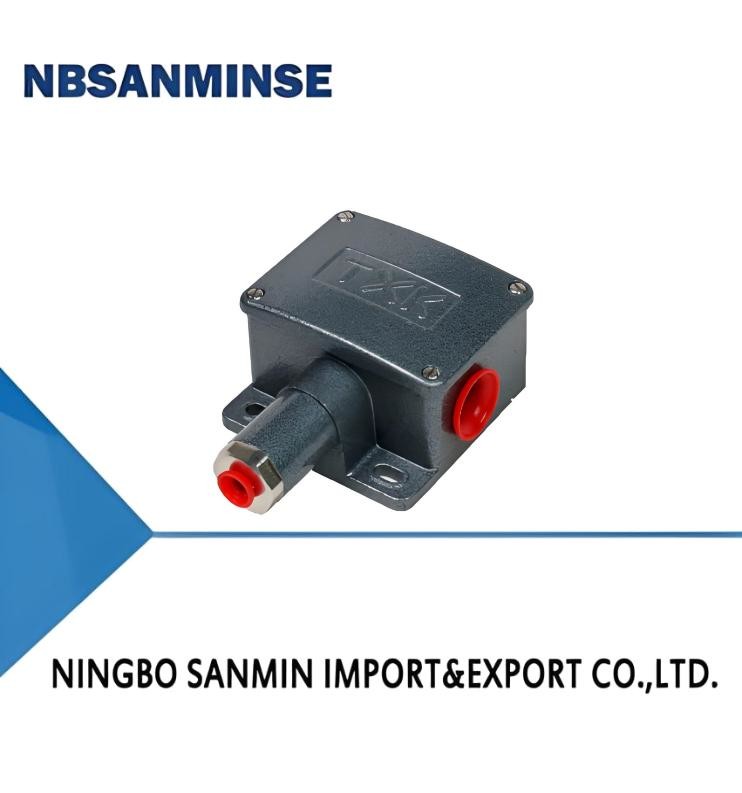

TXK マイクロ爆発防止圧力スイッチコントローラ
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
詳細情報 |
|||
スイッチエレメント: | マイクロスイッチ | 周りの派遣社員。: | -20°Cから60°C |
---|---|---|---|
中型の臨時雇用者。: | 0°Cから80°C | 反復性の間違い: | 1%または0.5% |
ハイライト: | 信頼性の高い圧力スイッチ制御装置,オン サイト 圧力スイッチ制御器 |
製品の説明
1、概要
TXK圧力スイッチは、信頼性の高い現場設置機器です。ピストンバネダイヤフラムの組み合わせ構造は、静的Oリングシールを採用しており、優れた耐震性と過圧耐性、小さなバックラッシュ、広い測定範囲を備えています。石油、化学、熱電、熱電、冶金、医薬品などの業界で広く使用されています。その範囲は-0.1MPa〜27.5MPaです。
2、技術性能
動作粘度 |
1x10-3m2/s |
スイッチング素子 |
マイクロスイッチ |
エンクロージャ定格 |
IP65 |
周囲温度 |
-20℃〜60℃ |
媒体温度 |
0℃〜80℃ |
耐振動性能 |
40m/s² |
繰り返し誤差 |
1%または0.5% |
接点容量 |
最大 220V AC、≤5A |
3、仕様
圧力設定値の調整範囲
|
スイッチング差は以下以下
|
**許容圧力(Mpa)
|
外形寸法 |
スイッチング周波数/分
|
ダイヤフラム材質 |
インターフェースの内ねじ
|
-100〜0KPa |
3KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
-100〜100KPa |
3KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
0〜100KPa |
3KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
5〜170KPa |
2KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
5〜210KPa |
5KPa |
1.3 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
10〜350KPa |
4KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
20〜700KPa |
15KPa |
1.5 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
0.15〜1.2MPa |
0.02MPa |
3 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
0.25〜2.5MPa |
0.04MPa |
5 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
0.37〜3.7MPa |
0.08MPa |
6 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
0.7〜7MPa |
0.12MPa |
10 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
1.2〜12MPa |
0.15MPa |
17.5 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
3.5〜27.5MPa |
1MPa |
34 |
01 |
30 |
ステンレス鋼またはポリイミド |
NPT1/4 |
4、選択表
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
1. 製品形式 |
|||||
01 |
通常 |
02 |
ダブルコンタクト |
03 |
EEx d |
04 |
下部差圧 |
05 |
上部および下部差圧 |
06 |
高静水圧 |
07 |
炉 |
||||
2. シェル |
|||||
NN |
レギュラースタイル |
RN |
デュアルコンタクトモデル |
LC |
通常の防爆モデル |
B |
小窓付き防爆モデル |
AL |
炉シェル |
||
3. ダイヤフラムタイプ |
|||||
01 |
ポリ |
02 |
ステンレス鋼 |
03 |
ゴム |
4. 接続ねじ(必要に応じてカスタマイズ可能) |
|||||
01 |
NPT1/4 内 |
||||
5. 範囲 |
範囲比較表を参照してください |
||||
選択例:TXK-01NN-02-01-001 TXK圧力コントローラー、製品形式:通常、シェル:通常、ダイヤフラム形式:ステンレス鋼、接続ねじ:NPT1/4内、範囲:3.5-27.5MPa。
|
範囲比較表
コード |
範囲 |
注記 |
コード |
範囲 |
注記 |
001 |
3.5-27.5MPa |
従来の圧力 |
002 |
1.2-12MPa |
従来の圧力 |
003 |
0.7-7MPa |
従来の圧力 |
004 |
0.37-3.7MPa |
従来の圧力 |
005 |
0.25-2.5MPa |
従来の圧力 |
006 |
0.15-1.2MPa |
従来の圧力 |
007 |
20-700KPa |
従来の圧力 |
008 |
10-350KPa |
従来の圧力 |
009 |
5-210KPa |
従来の圧力 |
010 |
5-170KPa |
従来の圧力 |
011 |
0-100KPa |
従来の圧力 |
012 |
−100-0KPa |
従来の圧力 |
013 |
−100-100KPa |
従来の圧力 |
014 |
25KPa |
高静水圧 |
015 |
0-60KPa |
下部差圧 |
016 |
20-200KPa |
下部差圧 |
017 |
50-500KPa |
下部差圧 |
018 |
−0.5-0.5KPa |
炉差圧 |
019 |
−3-3KPa |
炉差圧 |
020 |
−6-6KPa |
炉差圧 |
021 |
−12-12KPa |
炉差圧 |
5、デバッグ方法とスイッチ配線図
調整ナットを基本的な弱さの状態に戻し、スイッチのC、NO、NC線を信号灯に接続します。信号灯の状態を観察し、信号灯を緑色のライトに接続します(Cは共通端子であり、工場でCがNCに接続されている場合、緑色のライトが点灯します)。設定ポイントインジケーターに従って調整ナットを上下に調整して、目的の設定ポイントに設定します。(下向きの圧力は増加し、上向きの圧力は減少します)。
6、外観と設置寸法
01
02
03
