商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | 反復性の間違い: | ≤1％ |
|---|---|---|---|
| 保証: | 1年 | 応用: | 自動圧力緩和保護装置 |
| ハイライト: | 防腐圧スイッチコントローラ,中気圧スイッチ制御装置 |
||
概要

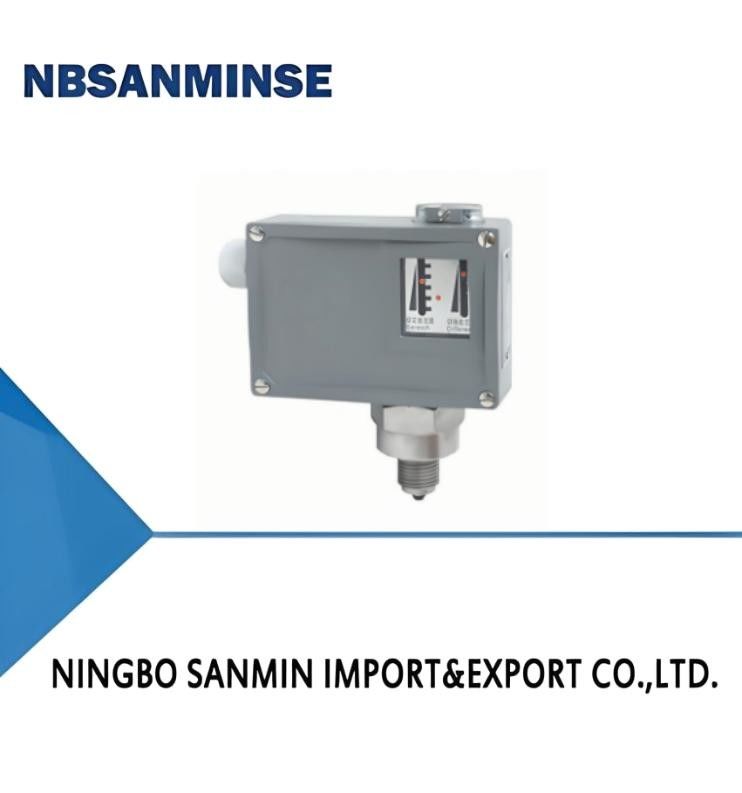

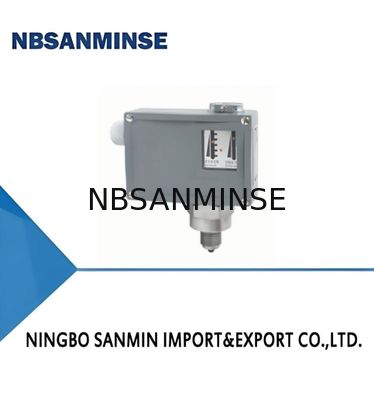

TL1102圧力スイッチ（耐腐食性中圧）/圧力コントローラーはベローズ型センサーを採用しており、腐食性ガスや液体媒体に使用できます。
TL1102圧力スイッチ（耐腐食性中圧）/圧力コントローラーの設定値は調整可能で、調整範囲は-0.1～6.3 MPaです。使用温度範囲が広いです。
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作動粘度 | <1×10－3m2/s | <1×10－3m2/s |
| スイッチング素子 | マイクロスイッチ | 密閉スイッチ |
| 防爆等級 | - | Exde Ⅱ CT4～T6 証明書番号：GYB24.1453X |
| エンクロージャーによる保護等級 | IP65（DIN40050に準拠し、GB4208のIP65に相当） | IP54（DIN40050に準拠し、GB4208のIP54に相当） |
| 周囲温度 | －40℃～50℃ | －20℃～50℃ |
| 媒体温度 | 0～120℃ | 0～95℃ |
| 設置位置 | - | 圧力インターフェースは垂直下向き |
| 耐振動性能 | TL1102：40m/s2；TL1103：20m/s2 | 最大：20m/s2 |
| 繰返し誤差 | ≤1% | ≤1% |
| 接点容量 | AC 220V 6A（抵抗性） | DC 250V 0.25A（抵抗性） 60Wmax AC 250V 5A（抵抗性） 1250VAmax |
仕様
TL1102スイッチングエラーは調整不可
| 設定値調整範囲 (MPa) |
スイッチング差は以下以下（MPa） | **許容圧力①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェースの外部ねじ | 重量（kg） | 外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | コルゲートチューブ | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| －0.1～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| －0.1～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| －0.1～0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01～0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02～0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03～0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03～1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05～1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05～2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3～6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102スイッチング差調整可能
| 設定値調整範囲 (MPa) |
スイッチング差は以下以下（MPa） | **許容圧力①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェースの外部ねじ | 重量（kg） | 外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | コルゲートチューブ | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| －0.1～0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| －0.1～0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| －0.1～0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0～0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0～0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01～0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02～0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03～0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03～1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05～1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05～2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3～6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103スイッチングエラーは調整不可（小さなスイッチングエラー、防爆型なし）
| 設定値調整範囲 (MPa) |
スイッチング差は以下以下（MPa） | **許容圧力①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェースの外部ねじ | 重量（kg） | 外形寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケーシング | コルゲートチューブ | ||||||||
| －0.1～0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| －0.1～0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| －0.1～0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| －0.1～0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0～0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0～0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01～0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02～0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03～0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03～1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05～1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05～2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3～6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | ステンレス鋼（316L） | G1/2 | 0.9 | 03 | TL1103.10-192106 |
