THFオイルリターンチェックバルブ 最大圧力15バール オリフィス∅0.8-∅3.0mm

燃料 リターン チェック バルブ は 作動 を な し 燃料 や ガス の 逆流 を

防ぐ 機能 を 持ち 作動 の 正常 な 作動 を

保証リターンます。リターン  リターン  リターン

チェック

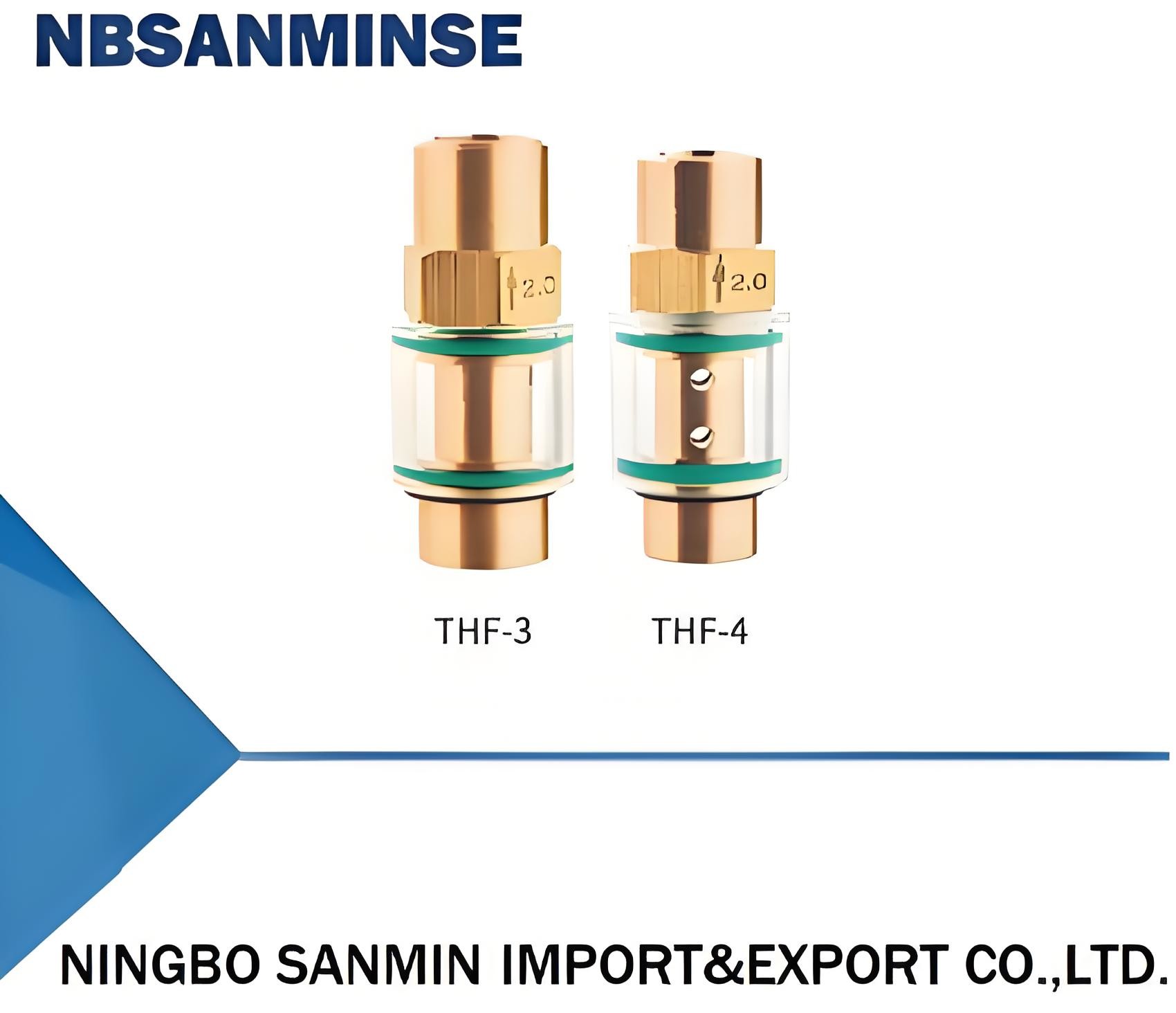

バルブ モデル:THF-3 THF-4

オリフィス:∅0.8~∅3.0mm インターフェース ねじ:G1/8"G1/4"

最大 圧力:15温度:-20作動温度:-20

温度:-20℃  ~+120温度:-20作動 環境温度:-20

℃
~+60
℃
リターンチェックバルブ（リターンチェックバルブとも呼ばれる）は、液体（通常は油）を一方向にのみ流れさせ、逆方向に流れるのを阻止するバルブです。油圧システムで使用され、圧力がかかっていないときに油がオイルタンクやオイルポンプに逆流するのを防ぎ、システムを汚染や損傷から保護し、システムの安定した作動を維持します。
主な機能と原理
一方向の流れ制御
リターンチェックバルブのコア機能は、流体がバルブを一方からのみ通過できるようにすることです。流体圧力の方向が変わると、バルブは逆流を防ぐために閉じられます。
システム保護
油の逆流を防ぐことで、油圧ポンプやシステムの他の部品を、逆流による汚染や損傷から保護します。
システム安定性の維持
油圧回路では、システム内の油圧と流量の状態を維持し、システムが正常かつ安定して作動できるようにします。
適用シナリオ
リターンチェックバルブは、さまざまな油圧および流体システムで広く使用されており、特に以下のシナリオで重要です。
油圧パワーステーション
オイルポンプが停止した場合、アクチュエータ（オイルシリンダーなど）からオイルタンクへの油の逆流を防ぎ、次回の始動時にシステムが迅速に圧力を構築できるようにします。
潤滑システム
潤滑油が設定された経路に沿って流れ、圧力変化によるオイルリザーバーへの逆流を防ぎます。

チェックバルブとの関係

リターンチェックバルブとチェックバルブは、多くの場合、互換性があり、同じ種類のバルブの機能、つまり媒体の逆流を防ぐことを指します。 チェックバルブは一方向の流れのみを強調しますが、チェックバルブは逆流を「停止」するという意味をより直接的に表現しており、どちらも同じ種類のバルブの機能を説明しています。 Q:無料サンプルを提供してもらえますか？ A:はい、 製品によりますが、

お問い合わせください

ina@pneuhydr.comまたはWhatsApp 0086 15168536055Q:あなたのビジネス範囲は何ですか？A:私たちのビジネス範囲は、自動化部品の輸出業者として、コンテナ全体でのサービスを提供し、エアシリンダー、エアソース処理、電磁弁、 エアバルブ、モーターバルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油

 継手、圧力計 などです。

Q:どのような製品を作ることができますか？A:ステンレス鋼、 真鍮、アルミニウム材料加工など、多くの種類の製品を作ることができます。高圧バルブ/電磁弁/電気バルブ/水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。 Q:ロゴとブランドで製品を作ってもらえますか？A:はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計器ブランドの製品を提供できますか？A:はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの製品を提供できます。Q:保証はありますか？A:はい、通常、製品は1年間の品質保証が付いています。Q:コネクタは英国またはメートル法ですか？PT、NPT、Gねじの違いは何ですか？

A:

Gねじは円筒形で自己密閉しないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内ねじと外ねじがどんどんきつくなります。ねじの変形によってシールが達成され、通常はシーラントまたはテープを併用してシールの効果を高めます。

Gねじは非密閉接続に使用される円筒形パイプです。PTねじはねじ自体の変形とシールに依存する円錐形チューブです。NPTも60度の歯形角を持つ円錐形チューブで、主に北米で使用されています。

Q:圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？

低温グリース（低温、低粘度） Q:電磁弁コイルの焼損の一般的な原因は何ですか？

A:電圧とヘルツの誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、

高温環境、重度の振動など。

Q:高温または極低温環境での空圧部品について注意すべき点は何ですか？ 注力ポイント

高温環境対策

極低温環境対策

シール

フッ素ゴム、PTFE

低温ニトリル、シリコーンゴム、ポリウレタン潤滑 高温合成グリース（低揮発性）

低温グリース（低温、低粘度） エア供給処理
