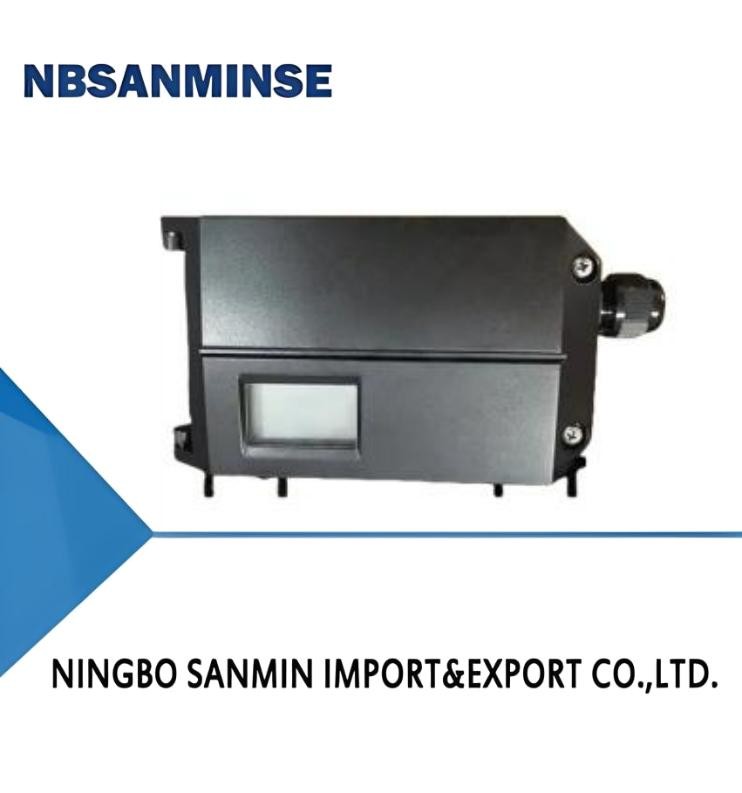

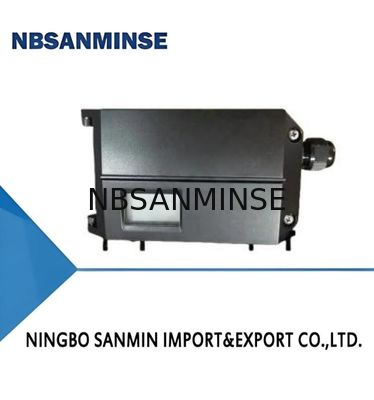

CN8000 サンミンシリーズ 電気バルブ位置付け器

1. ポジショナーを取り付ける前に、必ず取扱説明書をよく読んでください。説明されている取り付け要件に従ってポジショナーを取り付けてください。いくつかの取り付けの重要なポイントに注意してください。たとえば、取り付け前にポジショナーの初期位置やリモート型センサーのフィードバックシャフトを確認してください。取り付け中にフィードバックシャフトを360°回転させないでください。従来の直動型ポジショナーの場合、ポジショナーケーシングの上平面がバルブの主軸に対して直角になるようにしてください。バルブストローク範囲内で、ポジショナーフィードバックロッドの回転角度が取り付け要件を満たしていることを確認してください。
2. バルブにポジショナーを取り付けた後、エア源と電気配線を接続します。エア源圧力がバルブを完全に開くことができることを確認してください。4～20mA信号を入力して、ポジショナーに通電します。
3. ポジショナーの電源を入れると、初期化機能が完了する前にシステムは未初期化状態になります。表示はNOINIで、インターフェースは最初にセンサーのパーセント値を表示します。

製品概要
CN8000シリーズインテリジェント電気空気圧バルブポジショナーは、空気圧アクチュエータと組み合わせて使用されます。自動制御システムから4～20mA DC電流信号を受信して、バルブ位置制御設定点を得ます。同時に、位置センサーからの信号を収集して、実際のバルブ位置を取得します。これらの2つの値に対する制御ソフトウェアの計算処理を通じて、空気圧アクチュエータの空気の吸入と排気を制御し、バルブ位置を設定点に到達させます。

一般バージョン：-20℃～+70℃

低温バージョン：-40℃～+70℃

T4環境での最大防爆温度は+60℃です。T6環境での最大防爆温度は+40℃です

空気源の要件

ISO 8573-1に準拠

固体粒子サイズと密度：クラス3

露点：クラス3

油分：クラス3

耐振動性

0.15mm、10Hz-60Hz、20サイクル/軸

20 m/s²、60Hz-500Hz、20サイクル/軸

制御バルブ全体の連続運転の推奨範囲20m/s²共振ピークなし

吸入
2 bar：4.8 Nm³/h
4 bar：8.0 Nm³/h
6 bar：11.2 Nm³/h

排気（リセット）
2 Bar：5.9 Nm³/h
4 bar：9.8 Nm³/h
6 bar：13.7Nm³/h

排気（位置保持）
2 bar：6.6 Nm³/h
4 bar：11.1 Nm³/h
6 bar：15.6 Nm³/h
