商品の詳細:
|
| 入力信号: | 4~20mA DC | インピーダンス: | 250±15Q |
|---|---|---|---|
| 供給圧力: | 1.4~7kgf/cm2 ((20~100psi) | 脳卒中: | 10~150mm 0~90° |
| トラヘア インターフェース: | NPT1/4 | 圧力計インターフェイス: | NPT1/8 |
| パワーインターフェース: | NPT1/2 (G1/2) | 温度: | -20℃〜70℃ |
| 材料: | 鋳造アルミニウム | ||
| ハイライト: | 電気バルブロケーション装置,サンミンシリーズ 電動バルブロケーション装置,ガスバルブロケーション |
||

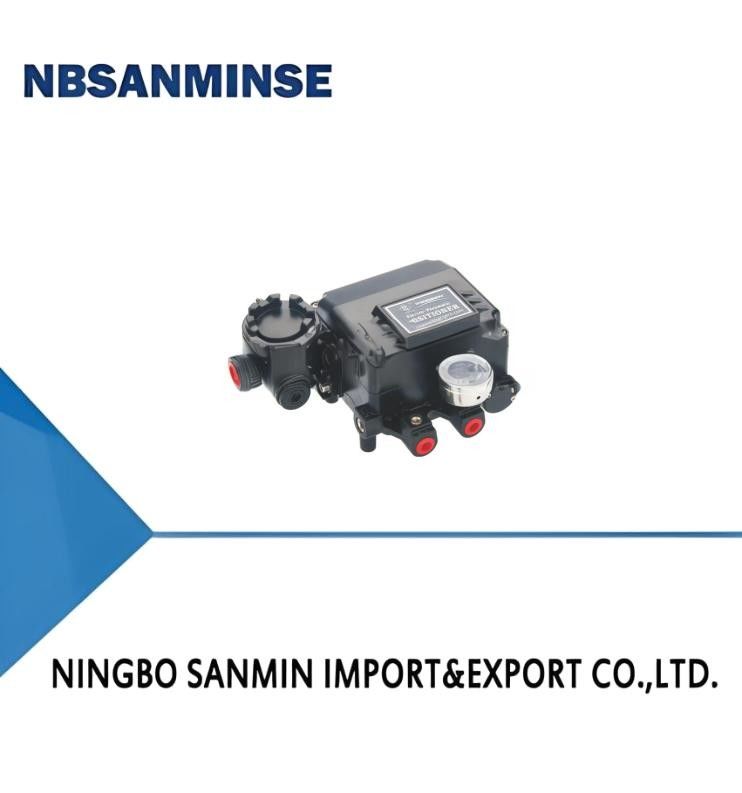

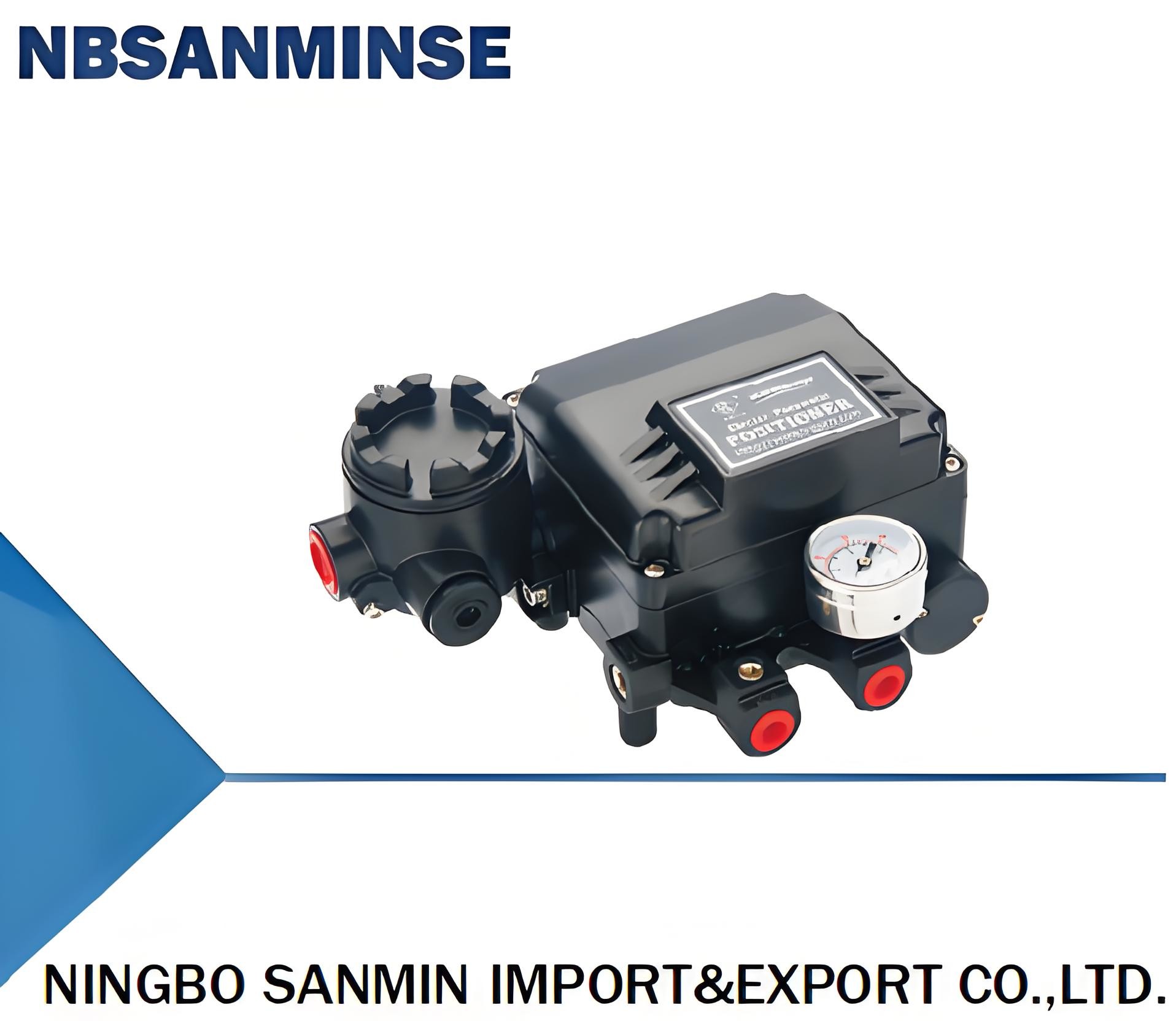

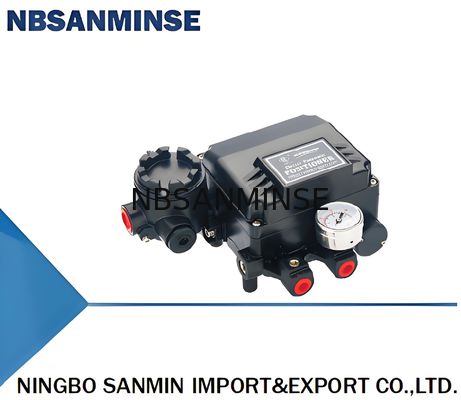

YT1000シリーズ電気式および ガスバルブポジショナー |
|
|
|
1. CE認証取得 2. 防爆グレード認証 (Ex iaⅡBT6 Gb、Ex dmbⅡBT6 Gb、Ex dmbⅡCT6 Gb) 3. IP66定格認証取得 4. 高い振動耐性 (5～200 Hzで影響なし) 5. 電気インターフェースは多孔質形状で、あらゆる方向への接続が可能 6. 校正は簡単で、実装が容易、反応変換も容易 7. 変更不要、1/2等分で制御可能 8. 部品はモジュール構造設計で、修理とメンテナンスが容易 |
第一に、製品概要 YT 1000シリーズ電気式ポジショナーと空気圧制御バルブは、閉ループ制御回路を構成します。DC電流信号制御システムを変換して、ガスバルブ制御バルブのアクションを駆動します。同時に、フィードバックレギュレータの開度に応じて、バルブ位置がシステム出力制御信号に従って正確に位置決めされるようにします。電気式ポジショナーは、シングルアクティング（スプリングリターンタイプ）およびダブルアクティング空気圧アクチュエータで使用できます。 |
|
| Model | YT1000L | YT1000R | ||||||
| プロジェクト | 直線移動 | 角度移動 | ||||||
| シングルアクション | ダブルアクション | シングルアクション | ダブルアクション | |||||
| 入力信号 | 4～20mA DC | |||||||
| インピーダンス | 250±15Ω | |||||||
| 供給圧力 | 1.4～7kgf/cm2（20～100psi） | |||||||
| ストローク | 10～150mm 0～90° | |||||||
| Tラキアインターフェース | NPT1/4 | |||||||
|
P圧力 ゲージインターフェース |
NPT1/8 | |||||||
| 電源インターフェース | NPT1/2（G1/2） | |||||||
| 防爆グレード | Ex dmbⅡB（C）T6 Gb、Ex ia ⅡB（C）T6 Gb | |||||||
| P保護グレード | IP66 | |||||||
| 環境温度 | -20℃～70℃ | |||||||
| Liニアリティ | ±1%F.S±2%FS | |||||||
| ヒステリシス | ±1%F.S | |||||||
| S感度 | ±0.2%F.S±0.5%F.S | |||||||
| 再現性 | ±0.5% | |||||||
| A空気消費量 | 3LPM（Sup=1.4kgf/cm2、20psi） | |||||||
| F流量容量 | 80LPM（Sup=1.4kgf/cm2、20psi） | |||||||
| M材質 | 鋳造アルミニウム | |||||||
| W重量 | 2.7kg（6 lb）2.8kg（6.2 Ib） | |||||||
| Model | アクチュエータの動き | アクションタイプ | 防爆グレード | フィードバックバーの形状 | パイロットバルブ排気孔 | オプション | ||
| YT-1000 | L リニア | S シングルアクション | M Ex dmbⅡBT6 Gb |
1 10～40mm（リニア） M6x40L（ロータリータイプ） |
1 アクチュエータの体積は90cm³未満 | 0 なし | ||
| R ロータリータイプ | D ダブルアクティング | C Ex dmb ⅡCT6 Gb |
2 40～70mm（リニア） M6x63L（ロータリータイプ） |
2 アクチュエータの体積90～180 cm³ | 1 +PTM（内蔵バルブ位置フィードバック） | |||
| I Ex iaⅡBT6G b |
3 70～100 mm（リニア） M840L（ロータリータイプ） |
3 アクチュエータの体積は180cm³以上 | 2 +PTM（外部バルブ位置フィードバック） | |||||
| P EX iaⅡC16G b |
4 100～130 mm（リニア） M863L（ロータリータイプ） |
3 +L/S（内蔵リミットスイッチ） | ||||||
| N 非防爆 |
5 130～150 mm（リニア） NAMUR（ロータリータイプ） |
4 +L/S（外部リミットスイッチ） | ||||||
| 5+PTM+L/S（内蔵バルブ位置フィードバックとリミットスイッチ） | ||||||||
