商品の詳細:
|
| 入力信号: | 4~20mA DC | 供給圧力: | 1.4~7kgf/cm2 ((20~100psi) |
|---|---|---|---|
| インピーダンス: | 250±15Ω | 脳卒中: | 10~150mm 0~90° |
| トラヘア インターフェース: | NPT1/4 | パワーインターフェース: | NPT1/2 (G1/2) |
| 圧力計: | NPT1/8 | 温度: | -20℃〜70℃ |
| 材料: | 鋳造アルミニウム | ||
| ハイライト: | ガスバルブロケーション,サンミンシリーズ バルブローカー,サンミンシリーズ 電動バルブロケーション装置 |
||

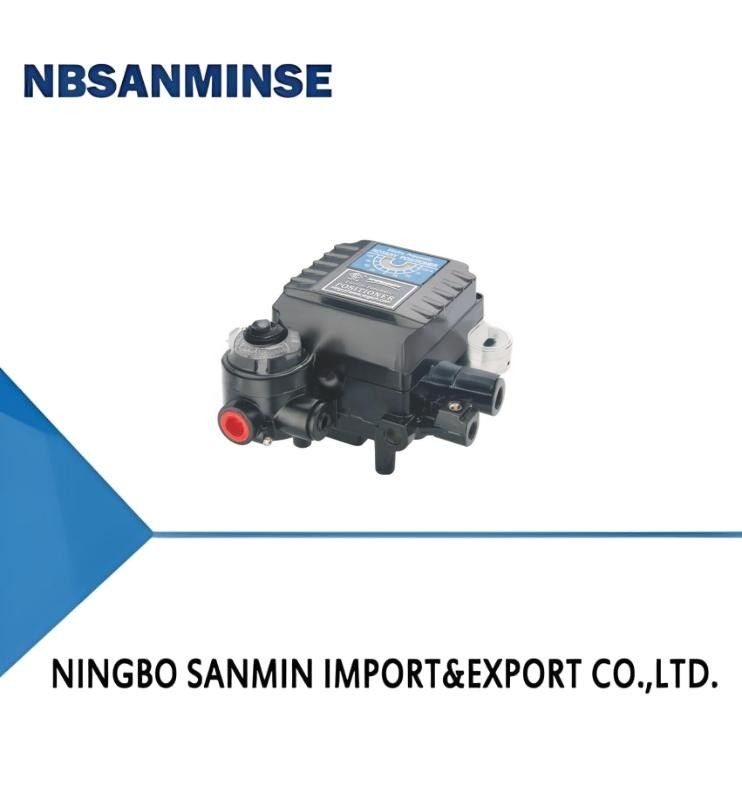

| CN1000シリーズ電気・ガスバルブポジショナー | |
|
|
1. CE認証取得。 2. 防爆グレード（Ex iaⅡBT6 Gb、Ex dmbⅡBT6 Gb、Ex dmbⅡCT6 Gb）取得。 3. IP66定格認証取得。 4. 高い振動に耐性（5～200 Hzで影響なし）。 5. 電気インターフェースは多孔質形式で、あらゆる方向への変換が可能。 6. 校正は簡単で、実装が容易、反応変換も容易。 7. 変更不要、1/2等分で制御可能。 8. 部品はモジュール構造設計で、修理とメンテナンスが容易。 9. フィードバック接続が容易。 |
| 第一に、製品概要 CN1000シリーズ電気ポジショナーと空気圧制御バルブは、閉ループ制御回路を構成します。DC電流信号制御システムを変換して、ガスバルブの制御バルブアクションを駆動します。同時に、開口部のフィードバックレギュレーターに従って、バルブ位置がシステム出力制御信号に従って正確に位置決めできるようにします。電気ポジショナーは、シングルアクティング（スプリングリターンタイプ）およびダブルアクティング空気圧アクチュエータで利用できます。 |
|
| モデル | CN1000L |
CN1000R | ||
プロジェクト |
ストレートストローク |
角度ストローク |
||
| シングルアクション | ダブルアクション | シングルアクション | ダブルアクション | |
| Input信号 | 4～20mA DC | 供給圧力 | 1.4～7kgf/cm2（20～100psi） | |
| インピーダンス | 250±15Ω | ストローク | 10～150mm 0～90° | |
| T気管インターフェース | NPT1/4 | 電源インターフェース | NPT1/2（G1/2） | |
| P圧力計inter | NPT1/8 | 防爆グレード | Ex dmbⅡB（C）T6 Gb Ex iaⅡB（C）T6 Gb | |
| Protectionグレード | IP66 | Linearity | ±1%F.S ±2%FS | |
| 環境温度 | -20℃～70℃ | ヒステリシス | ±1%F.S | |
| S感度 | ±0.2%F.S±0.5%F.S | A空気消費量 | 3LPM（Sup=1.4kgf/cm2、20psi） | |
| 再現性 | ±0.5% | Flow容量 | 80LPM（Sup=1.4kgf/cm2、20psi） | |
| Material | 鋳造アルミニウム |
| Weight | 2.7kg（6 lb）2.8kg（6.2 Ib） |
|
CN1000 |
Lリニア | Sシングルアクション | MEx dmb ⅡBT 6 Gb |
1 10～40 mm（直線タイプ） M6x40L（ロータリータイプ） |
1 アクチュエータの体積は90cm³未満 |
0いいえ |
| Rロータリータイプ | Dダブルアクション | CEx dmbⅡC T6 Gb |
2 40～70 mm（直線タイプ） M6x63L（ターンアラウンド） |
2 アクチュエータの体積は90～180 cm ³ | 1 +PTM（内蔵バルブ位置フィードバック） | |
|
_____ |
_____ |
IEx ia ⅡB T6 Gb |
3 70～100mm（リニア） M8x40L（ロータリータイプ） |
3 アクチュエータの体積は180cm³以上 | 2 +PTM（外部バルブ位置フィードバック） | |
|
_____ |
_____ |
PEx iaⅡC T6 Gb |
4 100～130mm（リニア） M8x63L（ロータリータイプ） |
_____ |
3 +L/S（内蔵リミットスイッチ） | |
|
_____ |
_____ |
N防爆なし |
5 130～150mm（リニア） NAMUR（ロータリータイプ） |
_____ |
4 +L/S（外部リミットスイッチ） | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S（内蔵バルブ位置フィードバックとリミットスイッチ） |
