商品の詳細:
|
| コード: | TL-104-15C/D TL-104-20C/D | サイズ（mm）: | 1/2NPT 3/4NPT |
|---|---|---|---|
| 部品名: | 液面計バルブ | 材料: | 銅 PTFE鋳鉄 |
| 公称圧力: | 0.6MPa | 耐久性試験 圧力: | 1.0Mpa |
| 密封試験圧力: | 0.6MPa | 納期: | 200℃以下 |
| 作動媒体: | 水,蒸気 | ||
| ハイライト: | 液体レベル計 茶桶炉 茶桶炉 液体レベル計,Tea barrel furnace Liquid Level Gauge |
||
J29T-6T 水位計 主な技術パラメータ 名指圧 PN0.6MPa 強度試験圧 1.0 密封試験圧 0.6 作業温度 ≤ 200 °C 作業介質:水,蒸気
| コード | サイズ (mm) | 部分名 | 材料 | ||||
| D0 | D1 | D2 | L1 | L2 | バルブボディ | 青銅 | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | 密封要素 | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | ハンドホイール | 鋳鉄 |
| 名指圧 | 0.6Mpa | ||||||
| 耐久性試験圧力 | 1.0Mpa | ||||||
| 密封試験圧力 | 0.6Mpa | ||||||
| 動作温度 | ≤200°C | ||||||
| 作業介質 | 水,蒸気 | ||||||
製品説明書
コード:TL-104-15B1 B2,B3

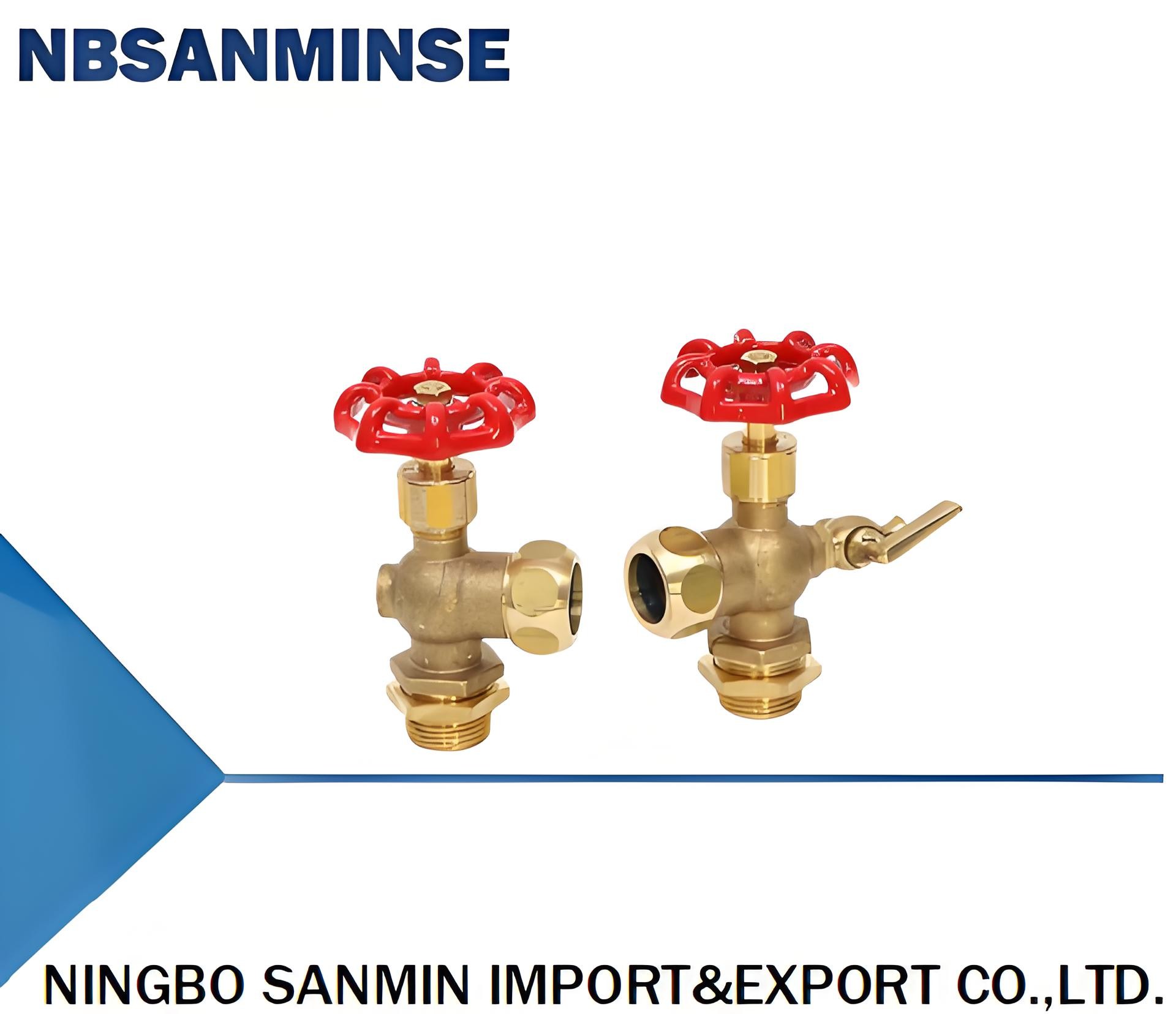

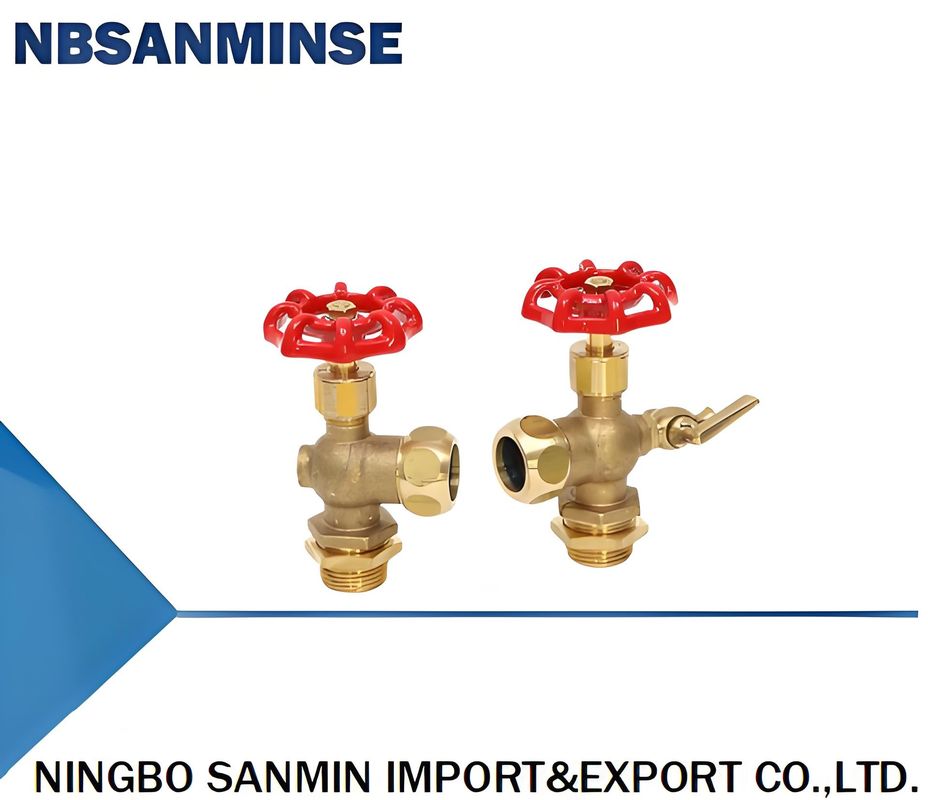

名称: ティーストーブ液体レベル計
(1) 名指圧 PN0.6MPa
(2) 耐久性試験圧力 1.0 MPa
(3) 密封試験圧 0.6 MPa
(4) 作業温度 ≤ 200 °C
この水位計は,液体のレベルを表示する様々な小さな圧力容器と液体貯蔵容器に適しています. バルブボディ材料はHPb59-1銅 (鍛造),密封面は銅合金でできています設置中に,水位計弁の外線スレッドD1は容器の内部スレッドと一致します.この製品のバルブボディのスレッド接続により1つの仕様で3種類の異なるスレッド接続が利用可能である (詳細については,付属表を参照).
| シリアル番号 | 商品コード | ガラスの管の外径D | 接続線 D1 | 肝臓保護距離 | 装置のサイズ L1 | 中心距離 L |
| 01 | 104-15B1 | 12〜123 | G1/2 | 21 | 28 | ユーザのニーズに応じてカスタマイズ (下記の表のように,ガラスチューブ,シールリング,保護棒の適切な寸法を決定) |
| 02 | 104-15B2 | 12〜123 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12〜123 | ZG1/2 | 21 | 28 | |
| 注: 製品コード104-15B1が工場を出るとき,上部と下部のバルブには,それぞれ1つのスローリング付きD1圧縮ナッツが装備されます. | ||||||
| 番号 | 中心距離 L | コード | 仕様 | ガラスの管 | |
| 外径 | 長さ | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| 名前 | 上部のバルブ | 下のバルブ | 放出バルブ | ガラス管 | 保護棒 |
| 量 | 1 | 1 | 1 | 1 | 2 |
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
