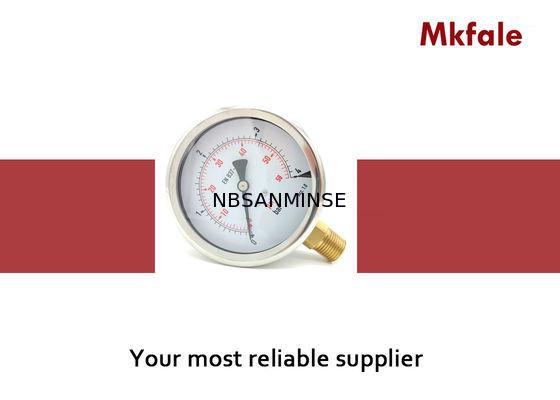

100mmの液体は圧力計のステンレス鋼の圧力計を満たしました

ステンレス鋼圧力計、100mm液封燃料圧力計

技術仕様表

ワンピース接続ステンレス鋼ケースデザイン

SM1SP クリンプケースデザインの一体型接続

特徴

精度クラス1.6、クラス1.0、広範囲の振動用途に対応

ステンレス鋼ケースデザイン、ノックダウンシステム背面および前面フランジ

クリンプロックケースデザイン、過圧30%まで対応

リストリクターネジ標準装備、液封による優れた振動耐性

設計圧力範囲600 barまで

技術仕様

呼び径：63、100、150mm

精度クラス：クラス1.6、クラス1.0（Φ>100mm）

保護等級：IP65（耐候性）

接続サイズ：G1/4、G1/2またはNPT

測定範囲：圧力0～1000 bar、真空-1 bar～0、複合-1～24 bar

ブルドン管形状：P≦100 barはC管、P≒100 barはヘリコイル管

充填：ドライまたは液封

使用温度：周囲温度-10℃～+70℃、媒体温度最大90℃

温度誤差：基準温度+20℃（+68°F）からずれた場合の追加誤差、±0.4%/10℃（50°F）の上昇または下降

過圧リミット：130% F.S.P. ≦100 bar、115% F.S.P. ≒100 bar

文字板目盛：単一レンジは白地に黒目盛、 デュアルレンジは白地に黒と赤の目盛

Q: 無料サンプルを提供してもらえますか？

A: はい、 ただし製品によります。 お問い合わせください。 ina@pneuhydr.com またはWhatsApp 0086 15168536055

Q: 事業範囲は？

A: 当社の事業範囲は、コンテナ一式での輸出用自動化部品のサービス、およびエアシリンダー、エアソース処理装置、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイルフィッティング、圧力計などです。Q: どのような製品を作れますか？

A: ステンレス鋼、真鍮、アルミニウム材料加工など、様々な種類の製品を作れます。

高圧バルブ/電磁弁/電動バルブ/水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品にロゴやブランドを入れることはできますか？A: はい、もちろんです。長年のOEMサプライヤーとして専門的に製造しています。ただし、可能な場合は許可証をご提供いただく必要があります。Q: オリジナルの有名な空圧・油圧機器ブランド製品を提供できますか？ A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの製品を供給できます。Q: 保証はありますか？A: はい、通常、製品は1年間の品質保証が付いています。Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A:Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープと併用してシール効果を高めます。Gスレッドは非シール接続に使用される円筒形ストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。

Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？

A: 1MPa=10bar≒145psi≒10kg

Q: 電磁弁コイルの焼損の一般的な原因は何ですか？

A: 電圧と周波数の間違い、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、

超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング Q: 高温または極低温環境下での空圧部品について注意すべき点は？

注視点

高温環境対策

極低温環境対策 シール材

フッ素ゴム、PTFE

低温ニトリルゴム、シリコーンゴム、ポリウレタン

潤滑

高温合成グリース（低揮発性）

低温グリース（低流動点、低粘度）空気供給処理 冷却強化、効率的な水分除去

超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング 金属部品
