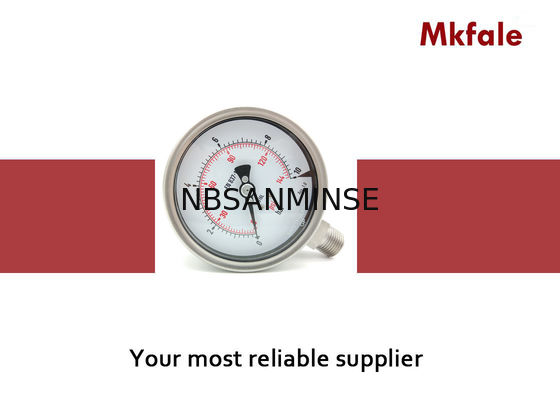

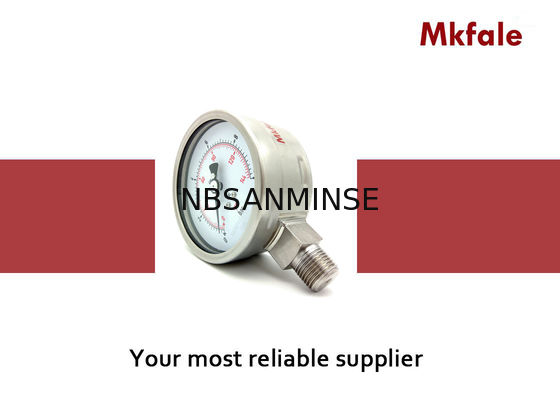

レーザ溶接のステンレス鋼の圧力計、SMSS - 100mm 4インチの底背部記入項目の小さい圧力計

レーザー溶接タイプ ステンレス鋼圧力計 SMSS - 100mm 4インチ 下部背面取付け 小型圧力計

技術仕様表

レーザー溶接 オールステンレス鋼圧力計 SMSS

用途:

SMSSシリーズは、完全にステンレス鋼構造、液体充填可能で、極めて腐食性および過酷な環境で使用される様々なオプションを備えたプレミアムデザインの圧力計です。SMSSシリーズは、ダイヤフラムケミカルシール、サイフォン、ダンパーなどのほとんどのアクセサリーと組み合わせて、さらに使用範囲を広げることができます。一般的に、プロセス産業、鉱業、発電所、製鉄所、パルプ・製紙、上下水道、石油化学プラントなどで使用されます。

特徴:

精度クラス1.0、幅広い用途

オールステンレス鋼構造、ノックダウンシステムによる背面および前面フランジ

バヨネットロックケースデザイン、過圧はフルスケールの30%まで

リストリクターネジ標準装備、液体充填による優れた振動耐性

設計目盛範囲は最大600 bar

技術仕様

呼び径:

63, 100, 150, 200, 250mm

精度クラス:

クラス1.0

保護等級:

IP65 (耐候性)

接続サイズ:

G1/4, G1/2 または NPT またはその他

目盛範囲:

圧力 0..600 bar (SMSSシリーズ)、真空 -1 bar..0、複合 -1..24 bar

充填:

ドライまたは液体充填

管ばね形状:

P≦100 bar はC型管、P＞100 bar はヘリコイル型

使用温度:

周囲温度 -10℃ ..+70℃、媒体温度 70℃ 最大

温度:

圧力要素の温度が基準温度+20℃(+68°F)から外れた場合の追加誤差は、±0.4%/10℃(50°F)の上昇または下降となります。

過圧リミット:

130% of F.S. (P≦100 bar)、115% of F.S. (P＞100 bar)

文字盤目盛:

単一範囲は白地に黒、二重範囲は白地に黒と赤

設計材質:

ケーシングおよびベゼルリング:

SS304

感応部:

SS316L

接続部:

SS316L

窓:

プレーン計器用ガラスまたは合わせガラス

窓ガスケット:

黒塗装アルミニウム

ポインター:

黒塗装アルミニウム

文字盤:

アルミニウム合金

取付コード:

L: 下部取付け、W: 背面フランジ付き下部取付け、B: 背面取付け

F: 前面フランジ付き背面取付け、Z: ブラケット付き背面取付け

選ばれる理由

1: 各製品に様々なスタイルと完全なシリーズの空圧製品。

2: 大量在庫で迅速な発送。

3: 高品質で競争力のある価格。

4: サンプル注文および少量注文も可能です。

5: 信頼できる品質保証と積極的なアフターサービス

Q: 無料サンプルを提供してもらえますか？

A: はい、
ただし製品によります。
お問い合わせください。
ina@pneuhydr.com

またはWhatsApp 0086 15168536055

Q: あなたのビジネススコープは何ですか？

A: 私たちのビジネススコープは、 コンテナ一式での自動化部品の輸出サービス、および エアシリンダー、空気源処理装置、電磁弁、 エアバルブ、 電動バルブ、

真鍮バルブ、油圧バルブ、油圧シリンダー、

エア・オイルフィッティング、圧力計などです。Q: どのような製品を作れますか？A: ステンレス鋼、 真鍮、アルミニウムの材料加工を様々な種類で行えます。高圧バルブ/電磁弁/電動バルブ/水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: ロゴやブランドで製品を製造できますか？

A: はい、もちろんです。長年のOEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証をご提供いただく必要があります。Q: オリジナルの有名な空圧・油圧・計器ブランド製品を提供できますか？A: はい、Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauserなどの供給が可能です。

Q: 保証はありますか？A: はい、通常製品は1年間の品質保証が付いています。 Q: コネクタは英国またはメートル法ですか？ PT、NPT、Gスレッドの違いは何ですか？A:Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。Gスレッドは非シール接続に使用される円筒形ストレートパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。 Q: 圧力単位 MPa、bar、psi、kg/cm² の変換方法は？A: 1MPa=10bar≒145psi≒10kgQ: 電磁弁コイルの焼損の一般的な原因は何ですか？A: 不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、高温環境、激しい振動など。Q: 高温または極低温環境における空圧部品で注意すべき点は何ですか？注力ポイント

高温環境対策

極低温環境対策

シール材

フッ素ゴム、PTFE

設置 潤滑

高温合成グリース（低揮発性）

低温グリース（低流動点、低粘度）

空気供給処理 冷却強化、効率的な水分除去

超低露点乾燥（冷凍＋吸着式）、ヒートトレース

金属部品

膨張クリアランスを確保

低温靭性のある材料を選択し、冷収縮による漏れを防ぐ

制御部品高耐熱グレードコイル、放熱、低消費電力 断熱ボックスの設置、局所加熱、低温結露の防止

設置 熱源から離し、断熱板を追加
