商品の詳細:
|
| 演技タイプ: | 二重演技 | 流体: | 空気（40umフィルター要素でろ過） |
|---|---|---|---|
| オペレーティングプレス: | 0.1〜1.0 MPa（14〜145 psi） | 証明圧力: | 1.5 MPa（215psi） |
| 温度C: | -20〜70 | 速度範囲: | 30〜500 mm/s |
| 調節可能な打撃: | -10〜0 mm | クッションタイプ: | バンパー |
| ハイライト: | SMCの空気シリンダー,導かれた空気シリンダー |
||

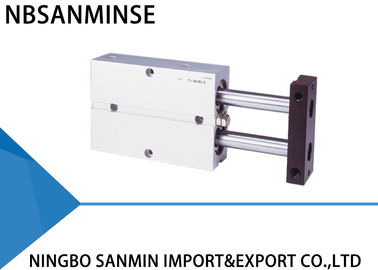

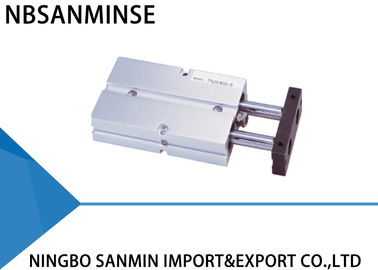

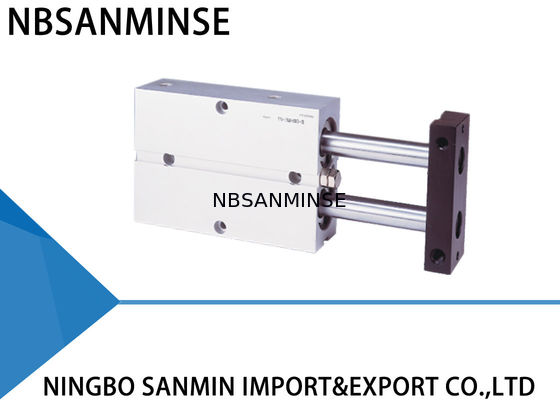

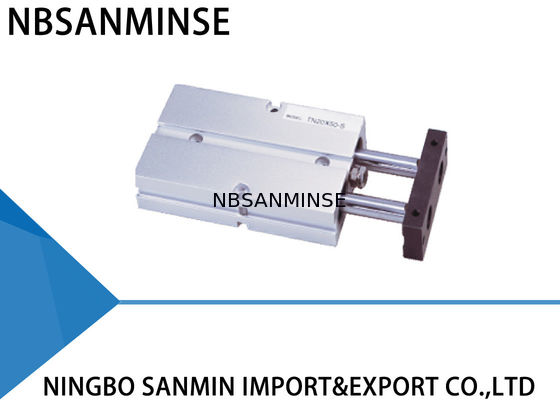

TNシリーズ ツインロッドシリンダー ダブルアクション エアタック類似タイプ 高品質 三明
製品の特徴
1. 企業標準が実施されています。
2. 埋め込み式の設置・固定方法により、設置スペースを節約できます。
3. 曲げモーメントやねじりモーメントに対する耐性に優れています。
4. 3つの側面に設けられた取り付け穴により、多方向からの取り付けが容易です。
5. バレルの前面にあるバンパーは、シリンダーのストロークを調整し、衝撃を緩和できます。
6. このシリーズの標準構成にはマグネットが含まれており、マグネットなしのタイプは利用できません。
仕様
| ボアサイズ (mm) | 10 | 16 | 20 | 25 | 32 |
| 作動タイプ | ダブルアクション | ||||
| 流体 | 空気 (40μmフィルターエレメントでろ過) | ||||
| 使用圧力 | 0.1～1.0 MPa (14～145 psi) | ||||
| 耐圧 | 1.5 MPa (215 psi) | ||||
| 温度 (°C) | -20～70 | ||||
| 速度範囲 mm/s | 30～500 | ||||
| 調整可能ストローク mm | -10～0 | ||||
| ストローク許容差 |
+1.0 0 |
||||
| クッションタイプ | バンパー | ||||
| 非回転許容差 | ±0.4° | ±0.3° | |||
| ポートサイズ | M5 × 0.8 | 1/8" | |||
設置と使用
1. 作業中に負荷が変化する場合、十分な出力容量を持つシリンダーを選択してください。
2. 高温または腐食性条件下では、耐熱性または耐腐食性の高いシリンダーを選択してください。
3. 高湿度、多塵、水滴、油塵、溶接かすのある環境では、必要な保護措置を講じてください。
4. シリンダーを配管に接続する前に、配管内の汚染物質を除去し、粒子がシリンダーに入るのを防いでください。
5. シリンダーに使用する媒体は、40μm以下にろ過してください。
6. フロントカバーとピストンはどちらも短いため、過大なストロークは選択できません。
7. 低温環境では、水分凍結を防ぐために凍結防止対策を講じてください。
8. シリンダーは、正常な作動を維持し、寿命を延ばすために、作動中にラジアル荷重を避けてください。
9. シリンダーを分解して長期間保管する場合は、表面に防錆処理を施してください。吸排気ポートには防塵キャップを装着してください。製造およびガイドの精度が高いため、固定ブロックやシリンダーカバーを分解しないでください。
なぜ私たちを選ぶのか
1: 競争力のある価格で高品質。
2: サンプル注文と少量注文も承ります。
3: 特別なご要望に応じてカスタマイズ。
4: 無料の製品情報を提供します。
5: 信頼できる品質保証と積極的なアフターサービス
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、フルコンテナの輸出用自動化部品のサービス、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、電動バルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 空気・油 継手、圧力計 などです。
Q: どのような種類の製品を製造できますか？A: ステンレス鋼、真鍮、アルミニウム
などの材料加工を数多く製造できます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/ 空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品などです。Q: 製品を私たちのロゴとブランドで製造できますか？A: はい、もちろんです。長年OEMサプライヤーとして専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧、計器ブランドの製品を提供できますか？A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
シール材 Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシールの効果を高めます。
Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形のチューブです。NPTも円錐形のチューブで、歯形角度は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧と周波数の誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
高温の環境、激しい振動など。
Q:
高温または極低温環境での空圧部品について注意すべき点は何ですか？
注目のポイント高温環境対策 極低温環境対策
シール材 フッ素ゴム、PTFE
| 低温ニトリルゴム、シリコーンゴム、ポリウレタン | 潤滑 | 高温合成グリース（低揮発性） |
| 低温グリース（低流動点、低粘度） | 空気供給処理 | 冷却強化、効率的な水分除去 |
| 超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング | 金属部品 | 膨張クリアランスを確保 |
| 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 |
| 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 | 熱源から離し、断熱板を追加 |
| 風雪への露出を避け、断熱材で覆う | ||
