商品の詳細:
|
| 役割形態: | 単効 双効 | 入力信号: | 4-20MADC |
|---|---|---|---|
| プレッシャー: | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | トリップ: | 10～150mm 0～60° 0～90° |
| 保管温度: | -40-80℃ | 温度: | -30-70℃ |
| 材料: | アルミニウム合金 | 重さ: | 1.5KG |
| ハイライト: | 軽量アルミ合金バルブローカー,サンミン インテリジェント電気バルブローカー,軽量電気バルブローカー |
||

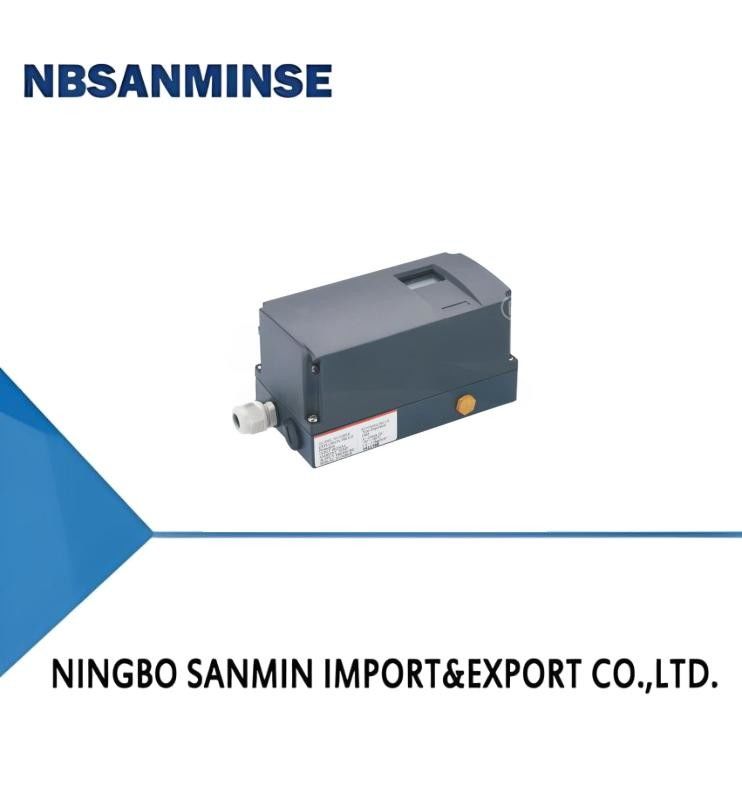

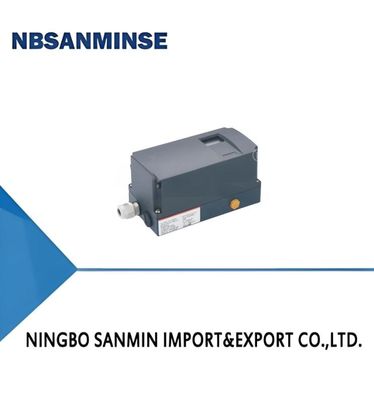

CN5000インテリジェント電気バルブポジショナ |
|
|
|
1. このポジショナは内部フルデジタル制御で、高い信頼性、良好な安定性、小型、軽量などの特徴があります。 2. デバッグが容易です。工具を使わずに、ポジショナのインターフェースの数個のボタンを押すだけでデバッグを完了できます。 3. 機能は、設定と調整が簡単で、応答方法、バルブ開閉タイプ、出力特性、ストレートトラベルまたはアングルストローク、および直接設定が可能です。 |
|
まず、製品概要 CN5000インテリジェント電気バルブポジショナは、フルデジタル操作と運用を採用しており、ストレートトラベルまたはアングルタイプの空圧アクチュエータに適しています。シングルアクションとダブルアクションの両方で使用できます。ポジショナは2線式計装であり、PID制御機能を提供し、レギュレータおよびポジショナの高度なインテリジェント制御デバイスとしても機能します。ポジショナは4〜20mAの入力信号で制御され、PID制御は+24VDC電源出力直列回路をトランスミッタと組み合わせて行われます。同時に、コントローラ出力電流信号を駆動レギュレータの主な機能に変換するだけでなく、作業中のバルブステムの摩擦、媒体圧力の変化による不均衡力によるオフセットに応じて、バルブ開度をレギュレータ出力制御信号に対応させて正確な位置決めを実現します。HART通信プロトコルをサポートします。 |
|
| Model | CN5000 | |
| 役割形式 | シングルアクション | ダブルアクション |
| 入力信号 | 4-20mADC | |
| 最小電流信号 | 3.0 mA (標準タイプ)、3.8 mA (HART) | |
| 空気入力圧力 | 1.4-7Kgf/cm2(0.14-0.7MPa) | |
| トラベル | 10-150mm | 0-60° 0-90° |
| 電源インターフェース | G1 / 2, NPT 1 / 2 (オプション) | ヒステリシス誤差 | ±0.5%F.S |
| 空気供給インターフェース | NPT 1 / 4 (オプション) | 繰り返し精度 | ±0.3%F.S |
| 保護等級 | IP65 | Output特性 | リニア、イコールパーセント、クイックオープン |
| 防爆等級 | Ex iaⅡCT6 Gb | 耐震レベル | 6G |
| Storage温度 | -40-80℃ | 通信 (オプション) | HART通信 |
| A: ステンレス鋼、orking温度 | -30-70℃ | フィードバック | 4-20mA(DC24V) |
| 環境湿度 | 5-95 RH (40°C時) | Material | アルミニウム合金 |
| Linear | ±1%F.S | A: ステンレス鋼、eight | 1.5Kg |
| インピーダンス | 通常3250/20Madc、HART340/20mADC | Paint | エポキシポリエステル電着塗装 |
|
* 上記パラメータは、大気温度20℃、気圧760mmHg、相対湿度65%RHを基準としています。 第三、設置手順 1. 主軸を空圧アクチュエータに接続します。出力配管の接続部に漏れがないことを確認してください。 2. 「+」と「-」キーの組み合わせを押してバルブを半開きにし、表示値が50%になっているか確認します。そうでない場合は、ギアセットを回してこの範囲内に収めます。「+」と「-」キーの組み合わせを押して、バルブの観察画面のバルブ位置値が以下の範囲内で変化することを確認します。A、ストレートトラベル（20%-80%）。B、アングルストローク（5%-95%）。 3. 機能キーと「+」キーを同時に5秒以上押し続けると、自動初期化が開始されます。 4. 初期化が成功したら、FINISHに従って、機能モデルを5秒以上押して終了します。 5. 機能キーを5秒以上押し続けるとメニューに入り、「+」キーで値を変更し、「-」キーで値を元に戻します。モードキーを5秒以上押し続けると保存して終了できます。 |
|||
| Model | 機能形式 | 出力スケジュール | モードアクション | 保護タイプ | 電気インターフェース | ガス回路インターフェース | 設置タイプ |
| CN5000 |
0標準 機能 |
S トラベル | S シングルアクション |
N 通常タイプ |
1G1/2(オプション) | 1Rc1/4 (オプション) | 0標準設置付属品（ストレート） |
| 1バルブ位置フィードバック機能 | R アングルトラベル | D ダブルアクション | A本質安全防爆タイプ | 2NPT1/2(オプション) | 2NPT 1 / 4 (オプション) | 0設置付属品（形状は写真参照） | |
| 2HART | _____ | _____ | B耐爆タイプ | _____ | _____ |
0クォータターン設置アタッチメント (バイヤーカスタムサイズ) |
|
| 3バルブ位置フィードバック+HART | _____ | _____ | _____ | _____ | _____ | _____ |
Q: 無料サンプルを提供してもらえますか？
A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、自動化部品の輸出業者サービス（コンテナ単位）、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、電動バルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイル フィッティング、圧力計 などです。
Q: あなたはどのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウム
の材料加工など、多くの種類の製品を作ることができます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、プロフェッショナルです。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計装ブランド品を提供できますか？A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:保証はありますか？
A: はい、通常製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A:
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
低温ニトリル、シリコーンゴム、ポリウレタン Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 不適切な電圧とHz、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、 高温の環境、重度の振動など。
Q:
高温または極低温環境での空圧部品で注意すべき点は何ですか？
注目のポイント
高温環境対策
極低温環境対策シール材 フッ素ゴム、PTFE
低温ニトリル、シリコーンゴム、ポリウレタン 潤滑
| 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） | 空気供給処理 |
| 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレース | 金属部品 |
| 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 |
| 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う | |
