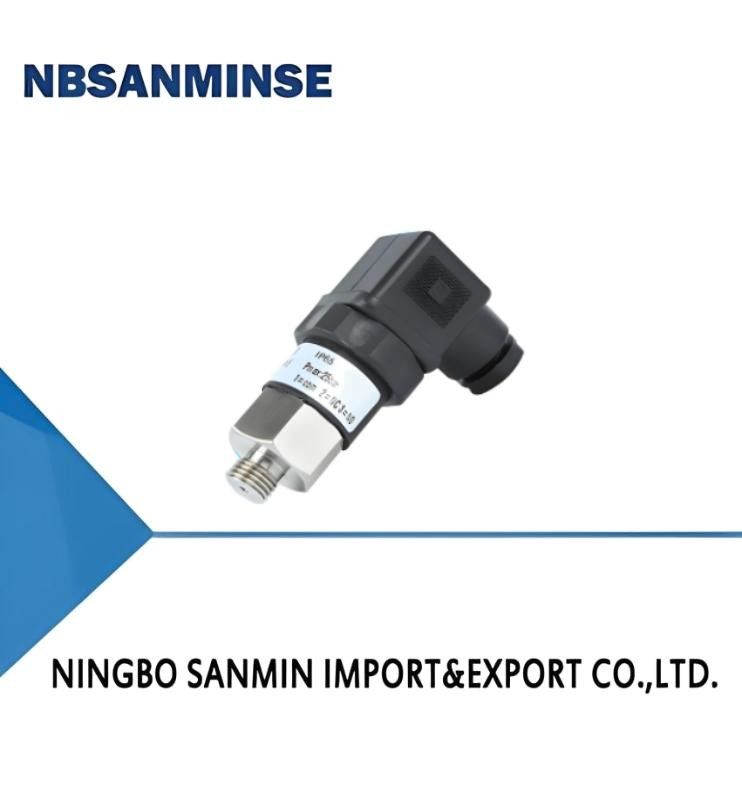

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | MS-T50 |
|
詳細情報 |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
製品の説明
1原則と構造
MS-T50 (精巧な) 圧力スイッチ/圧力コントローラには,プリントに接続されたピストンが組み込まれています.圧力が変化すると,プリントの膨張と収縮量はそれに応じて変化します.圧力が設定値に達すると,それは事前に設定された機械構造を起動し,スイッチ信号を送信します.
2特徴
MS-T50 (精巧な) 圧力スイッチ/コントローラには,コンパクトな構造があり,DN標準プラグを使用し,ワイヤリングが簡単で,広い測定範囲があります.通常開いているか通常閉ざされている特定の接触点水と油圧を測定するために使用できます.
3テクニカルパラメータ
| 測定範囲 | 詳細については下記の表を参照してください. |
|---|---|
| 遅延 | 設定値の10~20% (25%~35%,1~5%オプション) |
| エラー | 設定値 3% |
| 生産量 | 通常開いた接触点と通常閉ざされた接触点の金塗装 DC ≤ 42V,1A DC ≤ 115V0.15A AC ≤ 42V,3A AC ≤ 125V,3A AC 250Vまで0.5A |
| 中気温 | -20°Cから85°C |
| 保護 と 保護 | IP65 |
| 接続 | 端末の配線 |
| 材料 | 隔膜:NBR 活塞:NBRシール付きの鋼活塞 プロセスの接続:ガルバン製鋼/ステンレス鋼 シェル:エンジニアリングプラスチック |
4選択表
| インターフェース素材 | モデル | **許容圧 (バー) | 設定範囲 (バー) | エラー | 固定ヒステレシス | 体重 (kg) |
|---|---|---|---|---|---|---|
| フィルム | MS-T50-025 | 25 | 0.2... ほら2.5 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| フィルム | MS-T50-005 | 25 | 0.8... ほら5 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| フィルム | MS-T50-012 | 25 | 1... ほら12 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| フィルム | MS-T50-050 | 200 | 5... ほら50 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| ピストン | MS-T50-100 | 200 | 10... ほら100 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| ピストン | MS-T50-200 | 300 | 20... ほら200 | 3% | 10%だ 設定値の20% 25パーセントだ 設定値の35% (オプション) 1%です 設定値の5% (オプション) |
0.1 |
| MS-T50 | 012 | M について | M12 | H | C について | 説明する |
| MS-T50 | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | 銅 | |||||
| L について | 鉄鋼 | |||||
| X について | ステンレス鋼 304L | |||||
| G12 | インターフェーススレッド G1/2 | |||||
| G14 | インターフェーススレッド G1/4 | |||||
| N14 | インターフェーススレッド NPT1/4 | |||||
| M14 | インターフェーススレッド M14 * 1.5 | |||||
| M20 | インターフェーススレッド M20 * 1.5 | |||||
| H | インターフェーススレッド 外部スレッド | |||||
| R | 通常開いた+通常閉じた出力 |
5配線図
6, 次元図
7設置場所
8適用されるメディア
9調整方法
**ステップ: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
ステップ2: 図のようにスクリュードライバーで圧力スイッチの大きさを調整し,時計回りの方向に拡大し,時計回りの方向に減少します.
