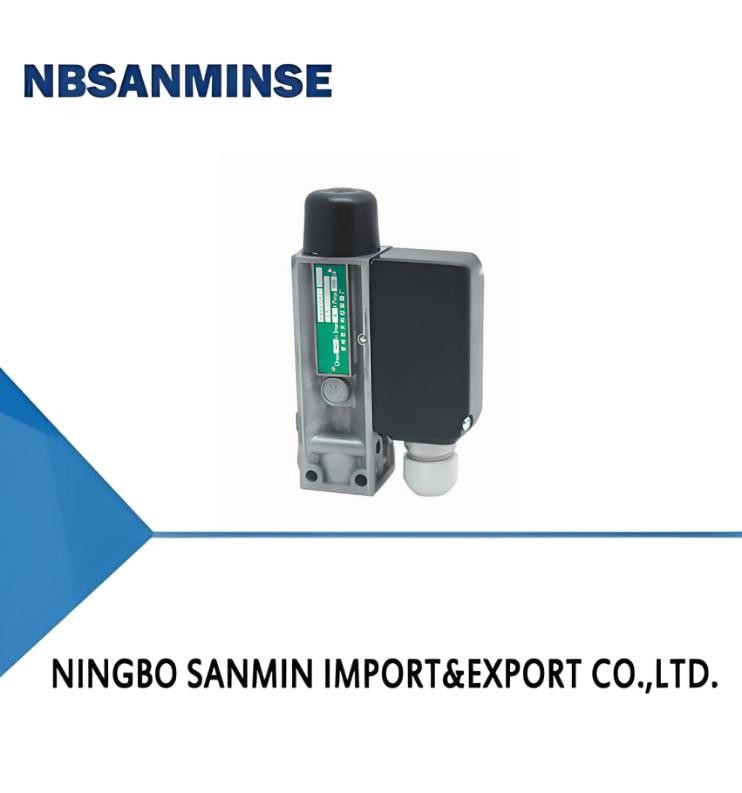

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | TL0515 |
|
詳細情報 |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Medium temp.: | 0～90℃ | Repeatability error: | ±2.5% |
製品の説明
概要
TL0515 圧力スイッチ/コントローラには漏れのないピストン型センサーが採用されており,油霧圧縮空気,水力油,水油エミュルション,圧感センサー材料に腐食作用のない,潤滑性能が良い液体媒質.
TL0515 圧力スイッチ/圧力制御器の設定値は,調整範囲が0.5〜25MPaで調整可能である. コンパクトな構造,小サイズ,良好な抗振動性能.
主な技術性能
| 作業粘度 | <1×10-3m2/s |
|---|---|
| スイッチエレメント | マイクロスイッチ |
| 囲みによって提供される保護の程度 | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 中気温 | 0°90°C |
| 環境温度 | -5°C~50°C (スロット式シールリング) -30°C~50°C (GLYドリリングシールリング) |
| 振動防止性能 | 最大100m/s2 |
| 設置位置 | 圧力インターフェースは垂直下向きで (傾きは15°) |
| 繰り返しの誤り | ±2.5% |
| 接触能力 | AC 220V 6A (抵抗) |
仕様
切り替えの差は調整できません.
| 設定値調整範囲 (MPa) | 切り替え差は (MPa) 以上のもの | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | 圧力インターフェースタイプ2 | インターフェースの内部スレッド | 体重 (kg) | 図面の寸法図番号 | 注文カタログ番号 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 密封リング | ピストン | |||||||||
| 設定値をプラスチック保護蓋付きの六角ソケットスクリューで調整する. | |||||||||||
| 0.5 ̇7 | 1.2 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | 私は | G1/4 | 0.4 | 01 | TL0515.10〜201265 |
| 0.5 ̇7 | 1.2 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-201268 |
| 1・16 | 1.8 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | 私は | G1/4 | 0.4 | 01 | TL0515.10-212265 |
| 1・16 | 1.8 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-212268 |
| 5・25 | 1.6 | 34 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | 私は | G1/4 | 0.4 | 01 | TL0515.10-230265 |
| 5・25 | 1.6 | 34 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-230268 |
注: 実用的な作業では,短いピーク圧力でもこの値を超えない.
2 I インターフェースは内部スレッド P インターフェイスはフレンズです
3 GLydringのシールリングの仕様
01
02
03
