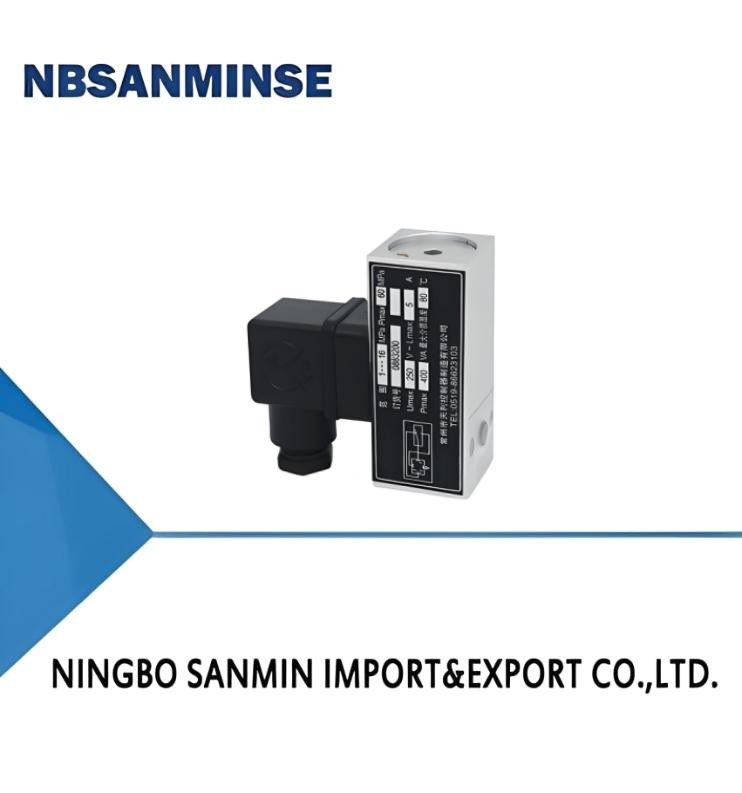

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | TL0522 |
|
詳細情報 |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Ambient temp.: | －25℃～55℃ | Medium temp.: | －25℃～80℃ |
製品の説明
概要
TL0522 圧力スイッチ/コントローラには2種類のセンサーが採用されています.弁センサーと漏れのないピストンセンサーです.
TL0522 圧力スイッチ/圧力調節器は,空気やガスなどの中性ガスや,潤滑油や軽量燃料油などの液体媒体に使用できます.制御器の設定値は -0 の範囲内で調整できます.1から1.6MPa.
TL0522 圧力スイッチ/圧力コントローラ 漏れのないピストンセンサーは,水力油,潤滑油,軽油などの中性潤滑媒体のために使用できます.制御器の設定値は 0 の範囲内で調整できます..5-40MPa
小型の設計により,1分間に100回という高い切り替え周波数と特に優れた振動抵抗が可能です.
主な技術性能
| 作業粘度 | <1×10-3m2/s |
|---|---|
| スイッチエレメント | マイクロスイッチ |
| 囲みによって提供される保護度 | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 設置位置 | 圧力インターフェースは垂直下向きで (傾きは15°) |
| 環境温度 | -25°C~55°C |
| 中気温 | -25°C~80°C |
| 振動防止性能 | 最大100m/s2 |
| 繰り返しの誤り | ≤2.5% |
| 接触能力 | AC 220V 6A (抵抗) |
仕様
切り替えの差は調整できません.
| 設定値調整範囲 (MPa) | 切り替え差は (MPa) 以上のもの | **許容される圧力 1 (MPa) | 圧力センサー材料 | インターフェースタイプ2 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 密封リング | ピストン | ||||||||
| 0.5 ̇7 | 2 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5 ̇7 | 2 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1・16 | 3.5 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1・16 | 3.5 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5 ̇25 | 4 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5 ̇25 | 4 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4・40 | 4.5 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4・40 | 4.5 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-228078 |
注: 実用的な作業では,短いピーク圧力でもこの値を超えない.
2 I インターフェースは内部スレッド P インターフェイスはフレンズです
