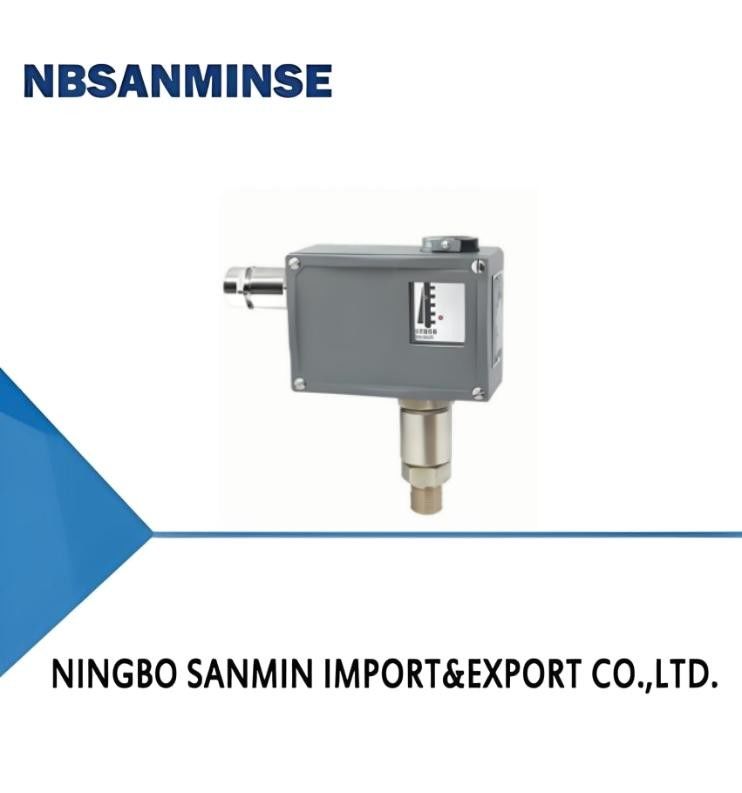

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | TL5123 |
|
詳細情報 |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
製品の説明
概要
TL5123 圧力スイッチ (高圧) / 圧力制御装置は,ピストンと弁センサーの組み合わせを採用する.圧縮空気に使用可能で,油霧やその他の腐食性のない油霧ガスおよび水力油を含む潤滑性能の良い中流媒体.
TL5123 圧力スイッチ (高圧) / 圧力制御器の設定値は調整可能で,調整範囲は0.3~40MPaである.
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作業粘度 | <1×10-3m2/s | <1×10-3m2/s |
| スイッチエレメント | マイクロスイッチ | 切断されたスイッチ |
| 防爆グレード | - | エクステII CT4T6 証明書番号:GYB24.1453X |
| 囲みによって提供される保護度 | 溝 IP54,Oリング IP65で封印されたリング (DIN40050に準拠し,GB4208のIP65に相当する) | 溝 IP54,Oリング IP65 (DIN40050 に準拠し,GB4208 の IP65 に相当する) |
| 環境温度 | -20°C〜40°C | -20°C〜40°C |
| 中気温 | 0°C~100°C | 0°C~120°C |
| 設置位置 | 圧力インターフェースは垂直下向きで (傾きは15°) | 圧力インターフェースは垂直下向きで (傾きは15°) |
| 振動防止性能 | マックス:40 m/s2 | マックス:20 m/s2 |
| 繰り返しの誤り | ≤2.5% | ≤2.5% |
| 接触能力 | AC220V 6A抵抗力) | DC 250V 0.25A (抵抗力) 60Wマックス AC220V 6A抵抗力) 1250VAマックス |
仕様
TL5123 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェーススレッド2 |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | ピストン | 共通 | 防爆型 | |||||||
| 0.3 ̇4 | 0.9 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5・63 | 1.3 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ̇10 | 1.6 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5 ̇16 | 1.9 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 円25 | 2.5 | 30 | 30 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 02 | TL5123.10-215051 | TL5123.50〜215051 |
| 1 円40 | 2.8 | 60 | 30 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 スイッチ差調整可能
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェーススレッド2 |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | ピストン | |||||||||
| 0.3 ̇4 | 1.3 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5・63 | 1.6 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ̇10 | 1.6 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5 ̇16 | 2.2 | 30 | 20 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 円25 | 2.8 | 30 | 30 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 02 | TL5123.00-215051 | TL5123.40〜215051 |
| 1 円40 | 4 | 60 | 30 | 青銅 |
ヴィトン | 鉄鋼 | M20*15 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
注: 実用的な作業では,短い圧力のピークでさえ,この値を超えてはならない.
2 インターフェースに特別な要求がある場合は,その順序に記載してください.
