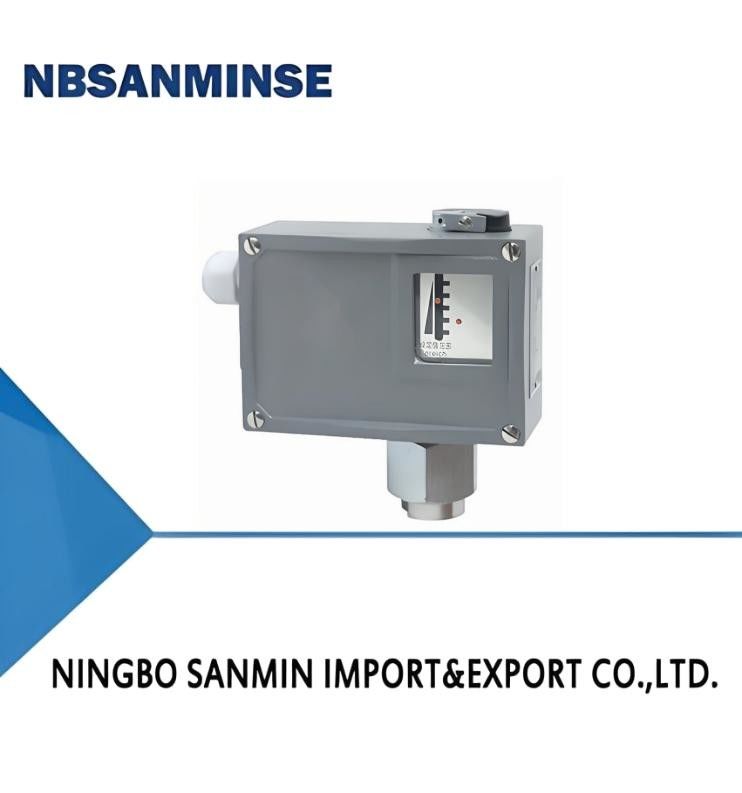

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | TL0102 |
|
詳細情報 |
|||
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | -5°C〜40°C |
|---|---|---|---|
製品の説明
概要
TL0102 圧力スイッチは 弁型センサーを採用し,センサーホイジング材料の仕様は 耐腐食性メディアに使用できるステンレス鋼です.空気などの中性ガスがガス,水蒸気,石油などの液体媒体.
TL0102 圧力スイッチの設定値は0-1MPaの範囲で調整可能で,低電圧範囲では高い感度制御.
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作業粘度 | <1×10-3m2/s | <1×10-3m2/s |
| スイッチエレメント | マイクロスイッチ | 切断されたスイッチ |
| 防爆グレード | - | エクステII CT4T6 |
| 囲みによって提供される保護度 | IP65 (DIN40050 に準拠し,GB4208 のIP65 に相当する) | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 環境温度 | -5°C〜40°C | -5°C〜40°C |
| 中気温 | 0°120°C | 0°95°C |
| 設置位置 | - | 垂直下向きの圧力インターフェース |
| 振動防止性能 | 20m/s2 | 最大:20m/s2 |
| 繰り返しの誤り | ≤10.5% | ≤10.5% |
| 接触能力 | AC 220V 6A (抵抗) | DC 250V 0.25A (抵抗力) 60Wmax AC 250V 5A (抵抗力) 1250VAmax |
仕様
TL0102 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| 0・0です01 | 0.0012 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜107117 | TL0102.50〜107117 |
| 0・0です025 | 0.0018 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜108117 | TL0102.50〜108117 |
| 0・0です04 | 0.0025 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10〜109117 | TL0102.50〜109117 |
| 0.05604 | 0.06 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10〜163117 | TL0102.50〜163117 |
| 0.05606 | 0.07 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¥1 | 0.1 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 スイッチ差調整可能
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | 共通 | 防爆型 | 共通 | 防爆型 | ||||||
| 0・0です01 | 0.004 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40〜107117 |
| 0・0です025 | 0.005 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40〜108117 |
| 0・0です04 | 0.007 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40〜109117 |
| 0.05604 | 0.18 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00〜163117 | TL0102.40〜163117 |
| 0.05606 | 0.22 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¥1 | 0.3 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 切り替え差は調節できない (切り替え差が小さい,爆発防止型がない)
| 設定値調整範囲 (MPa) |
切換差がMPaを超えない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | 弁膜 | ||||||||
| 0・0です01 | 0.0006 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜107117 |
| 0・0です025 | 0.001 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜108117 |
| 0・0です04 | 0.0018 | 0.1 | 10 | ステンレス鋼 | ステンレス鋼 (316L) | G1/4 | 0.9 | 01 | TL0103.70〜109117 |
| 0.05604 | 0.035 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70〜163117 |
| 0.05606 | 0.04 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¥1 | 0.05 | 10② | 10 | ステンレス鋼1Cr18Ni9Ti | ステンレス鋼 (316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
注: 実用的な作業では,短いピーク圧力でもこの値を超えない.
2 静的圧力値を指します.
01
02
03
04
