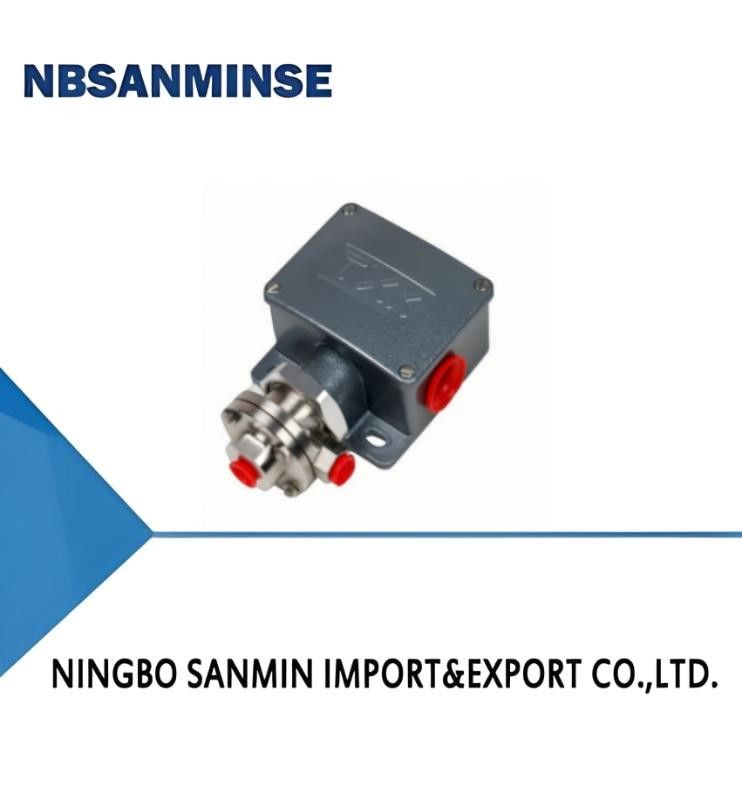

TXK差圧調節器

起源の場所:	中国	ブランド名:	NBSANMINSE
証明:	CE	モデル番号:	TXK

詳細情報
スイッチエレメント:	マイクロスイッチ	周りの派遣社員。:	0℃～60℃
中型の臨時雇用者。:	0°Cから80°C	反復性の間違い:	≤1%

製品の説明

1概要
TXK差圧スイッチは,低~高差圧,異なる静的圧力,流体力学やプロセスアプリケーションにおけるパルス圧力やサイクル速さ. 空気,ガス,石油,水,および腐食性のないメディアに使用できます.
2, 技術的な性能

作業粘度	1x10-3m²/s
スイッチエレメント	マイクロスイッチ
密室の評価	IP66
環境温度	0°C~60°C
中気温	0°C~80°C
振動防止性能	最大40m/s²
繰り返しの誤り	≤1%
接触能力	最大 220V AC ≤5A

3仕様

圧力設定値の調整範囲	切り替え差は	**許容圧 (Mpa)	外部寸法	切り替え頻度/分	膜材料	インターフェースの内部スレッド
060KPa	3KPa	3.4	01	30	ステンレス鋼またはポリミド	NPT1/4
20~200KPa	10KPa	3.4	01	30	ステンレス鋼またはポリミド	NPT1/4
50~500KPa	20KPa	3.4	01	30	ステンレス鋼またはポリミド	NPT1/4
20~200KPa(RN)	30KPa	3.4	02	30	ステンレス鋼またはポリミド	NPT1/4

4選択表

TXK -□ その理由 □ その理由-□ その理由-□ その理由-□ その理由 1 2 3 4 5
1製品形式
01	条約	02	双接触式	03	エクス d
04	低差圧	05	上部と下部差圧	06	高静水圧
07	オーブン
2シェル
NN	普通のスタイル	RN	二重接触モデル	LC	普通の防爆モデル
B について	小さな視界を持つ爆発防止モデル	AL	オーブンの殻
3弁膜の種類
01	ポリ	02	ステンレス鋼	03	ゴム
4接続糸 (必要に応じてカスタマイズできる)
01	NPT1/4 内
5範囲			詳細な範囲選択表を参照
選択例:TXK-04NN-02-01-009 TXK下差圧制御器,製品形:下差圧,ハウジング:普通タイプ,弁形:ステンレス鋼,接続スレッド:NPT1/4内部,範囲:5-210KPa.

範囲比較表

コード	範囲	注記	コード	範囲	注記
001	3.5-27.5MPa	常規圧力	002	1.2〜12MPa	常規圧力
003	0.7-7MPa	常規圧力	004	0.37〜3.7MPa	常規圧力
005	0.25〜2.5MPa	常規圧力	006	0.15~1.2MPa	常規圧力
007	20〜700KPa	常規圧力	008	10〜350KPa	常規圧力
009	5〜210KPa	常規圧力	010	5-170KPa	常規圧力
011	0〜100KPa	常規圧力	012	- どうした?100〜0KPa	常規圧力
013	- どうした?100〜100KPa	常規圧力	014	25KPa	高静水圧
015	0〜60KPa	低差圧	016	20〜200KPa	低差圧
017	50〜500KPa	低差圧	018	- どうした?0.5-0.5KPa	オーブンの圧力差
019	- どうした?3〜3KPa	オーブンの圧力差	020	- どうした?6〜6KPa	オーブンの圧力差
021	- どうした?12〜12KPa	オーブンの圧力差

5, デバッグ方法とスイッチ配線図
シグナルライトにスイッチのC,NO,NCワイヤーを接続します. シグナルライトの状態を観察します.シグナルライトをグリーンライトに接続します (Cは共通端末です)C が工場でNC に接続されると,緑色のライトが点きます) 設定点指示器に従って調整ナッツを上下に調整し,それを望ましい設定点に設定します.(下向きの圧力が増加します.上昇圧力が減る)

TXK差圧調節器 0

6外見と設置の寸法

TXK差圧調節器 1

TXK差圧調節器 2
