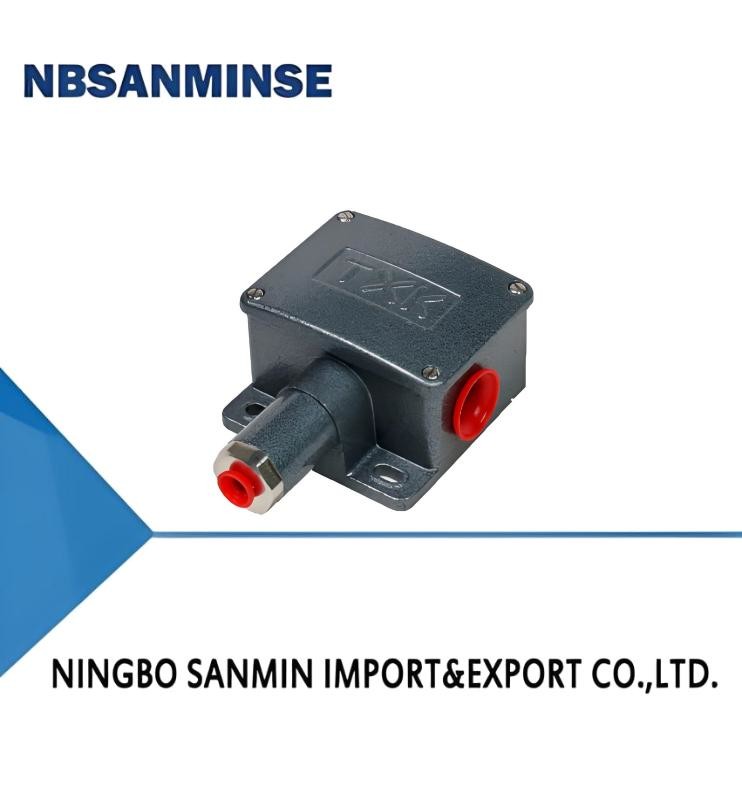

TL5228 海上圧力スイッチ圧力調節器
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
詳細情報 |
|||
スイッチエレメント: | マイクロスイッチ | 周りの派遣社員。: | -20°Cから60°C |
---|---|---|---|
中型の臨時雇用者。: | 0°Cから80°C | 反復性の間違い: | 1%または0.5% |
製品の説明
1概要
TXK 圧力スイッチは,信頼性の高い現場設置装置です.ピストンスプリング弁の組み合わせ構造は,静的なOリングシールを採用します.耐震性も過圧性も優れている石油,化学,熱力,熱電気,金属,製薬などの産業で広く使用されています.覆い範囲は -0.1MPa~27.5MPa
2, 技術的な性能
作業粘度 |
1x10-3m2/s |
スイッチエレメント |
マイクロスイッチ |
密室の評価 |
IP65 |
環境温度 |
-20°Cから60°C |
中気温 |
0°C~80°C |
振動防止性能 |
40m/s² |
繰り返しの誤り |
1%または00.5% |
接触能力 |
最大 220V AC ≤5A |
3仕様
圧力設定値の調整範囲
|
切り替え差は
|
**許容圧 (Mpa)
|
外部寸法 |
切り替え頻度/分
|
膜材料 |
インターフェースの内部スレッド
|
-100〜0KPa |
3KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
-100〜100KPa |
3KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
0~100KPa |
3KPa |
1.3 |
03 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
5~170KPa |
2KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
5~210KPa |
5KPa |
1.3 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
10~350KPa |
4KPa |
1.3 |
02 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
20~700KPa |
15KPa |
1.5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
0.15~1.2MPa |
0.02MPa |
3 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
0.7~7MPa |
0.12MPa |
10 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
1.2~12MPa |
0.15MPa |
17.5 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
ステンレス鋼またはポリミド |
NPT1/4 |
4選択表
TXK -□ その 理由 □ その 理由-□ その 理由-□ その 理由-□ その 理由 1 2 3 4 5 |
|||||
1製品形式 |
|||||
01 |
条約 |
02 |
双接触式 |
03 |
エクス d |
04 |
低差圧 |
05 |
上部と下部差圧 |
06 |
高静水圧 |
07 |
オーブン |
||||
2シェル |
|||||
NN |
普通のスタイル |
RN |
二重接触モデル |
LC |
普通の防爆モデル |
B について |
小さな視界を持つ爆発防止モデル |
AL |
オーブンの殻 |
||
3弁膜の種類 |
|||||
01 |
ポリ |
02 |
ステンレス鋼 |
03 |
ゴム |
4接続糸 (必要に応じてカスタマイズできる) |
|||||
01 |
NPT1/4 内 |
||||
5範囲 |
範囲比較表を参照 |
||||
TXK圧力調節器,製品形:正規型,シェル:正規型,弁形:ステンレス鋼,接続スレッド:NPT1/4内部,範囲:3.5-27.5MPa. |
範囲比較表
コード |
範囲 |
注記 |
コード |
範囲 |
注記 |
001 |
3.5-27.5MPa |
常規圧力 |
002 |
1.2〜12MPa |
常規圧力 |
003 |
0.7-7MPa |
常規圧力 |
004 |
0.37〜3.7MPa |
常規圧力 |
005 |
0.25〜2.5MPa |
常規圧力 |
006 |
0.15~1.2MPa |
常規圧力 |
007 |
20〜700KPa |
常規圧力 |
008 |
10〜350KPa |
常規圧力 |
009 |
5〜210KPa |
常規圧力 |
010 |
5-170KPa |
常規圧力 |
011 |
0〜100KPa |
常規圧力 |
012 |
-100〜0KPa |
常規圧力 |
013 |
-100〜100KPa |
常規圧力 |
014 |
25KPa |
高静水圧 |
015 |
0〜60KPa |
低差圧 |
016 |
20〜200KPa |
低差圧 |
017 |
50〜500KPa |
低差圧 |
018 |
-0.5-0.5KPa |
オーブンの圧力差 |
019 |
-3-3KPa |
オーブンの圧力差 |
020 |
-6〜6KPa |
オーブンの圧力差 |
021 |
-12〜12KPa |
オーブンの圧力差 |
5, デバッグ方法とスイッチ配線図
シグナルライトにスイッチのC,NO,NCワイヤーを接続します. シグナルライトの状態を観察します.シグナルライトをグリーンライトに接続します (Cは共通端末です)C が工場でNC に接続されると,緑色のライトが点きます) 設定点指示器に従って調整ナッツを上下に調整し,それを望ましい設定点に設定します.(下向きの圧力が増加し,上向きの圧力が減少します).
6外見と設置の寸法
01
02
03
