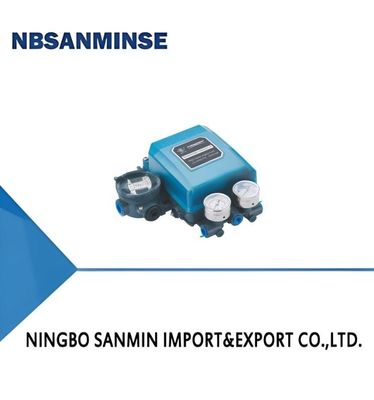

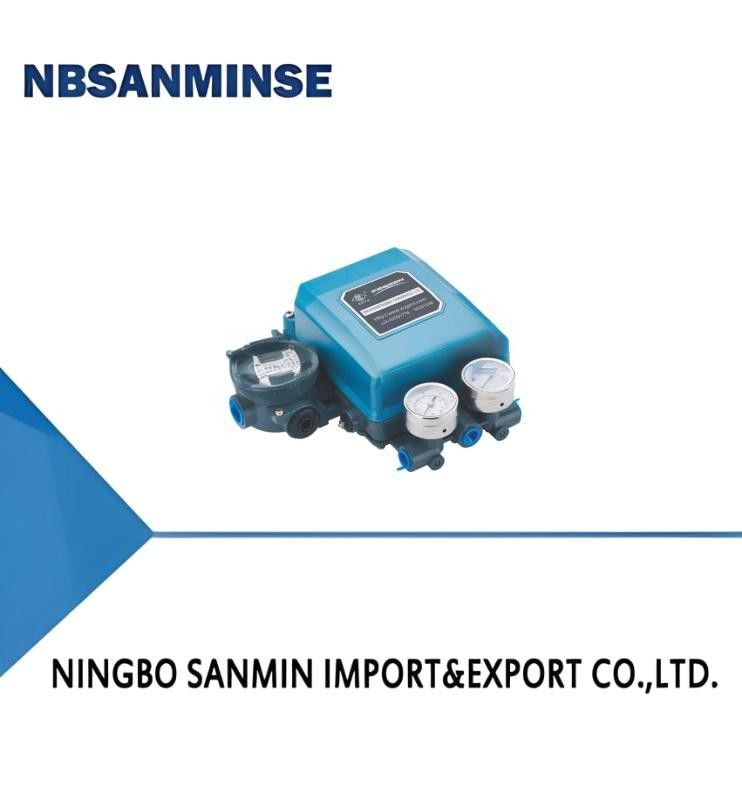

EP6000シリーズ 電気・ガスバルブロケーション装置

1小容量と大容量アクチュエータに適しています.
2増幅器,ガス消費量は小さい,容量は大きい.
3選べるようにします.
4反応制御の必要性,ポジティブアクションタイプアンプは
反応型増幅器に簡単に変換できます
5圧力 防爆型は 現場で調整できます
6建物構造の広い範囲を持っています.

4〜20mA DC

プロセスの制御が実行できます

調整範囲: 4-12,12-20mA DC

増幅器

単動型アクチュエータと双動型アクチュエータの組み合わせ,単動型はアクション型である

増幅器は反応型増幅器に簡単に変換できます (入力信号が増加し,出力圧が低下します)

空気消費量

出力気圧ガス消費量の50% 単効型: 140KPa の空気供給で 5Nl/min

二重作用型:15Nl/ミナット 400KPaの空気供給

最大の処理容量

パフォーマンス

単動型アクチュエータ

線形性 完全走行の+1.0%

ヒステレシス 完全ストロックの0.5%

反応 完全ストロックの0.1%

繰り返す精度 全走の0.2%

空気圧の変化の誤差.f......... 0.1% / 10 K Pa

二重作用型アクチュエータ

線形性 全速度の1.5%

ヒステレシス 完全ストロックの0.8%

反応 完全ストロックの0.2%

精度を繰り返す0.3% フルストロック

空気圧の変化の誤り.........0.4%6/10KPa

上記は,バルブなしのアクチュエータ上の位置付け器の性能を表しています.

S構造形式

屋外防水型 (安全型) e Ex eIT6 Gb,IP65圧力耐性 防爆型 (爆発型) d Ex dIBT6 Gb

本質的に安全 (安全) i Ex iaICT6 Gb

電気インターフェース

EP6

1 防火性 Ex

dIIBT6 G

関連性のあるAS

合致する組み合わせ

空気フィルタリング圧縮バルブ

2 強化された安全性

■ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■

2 クォーターターン

アクチュエータ:

標準
