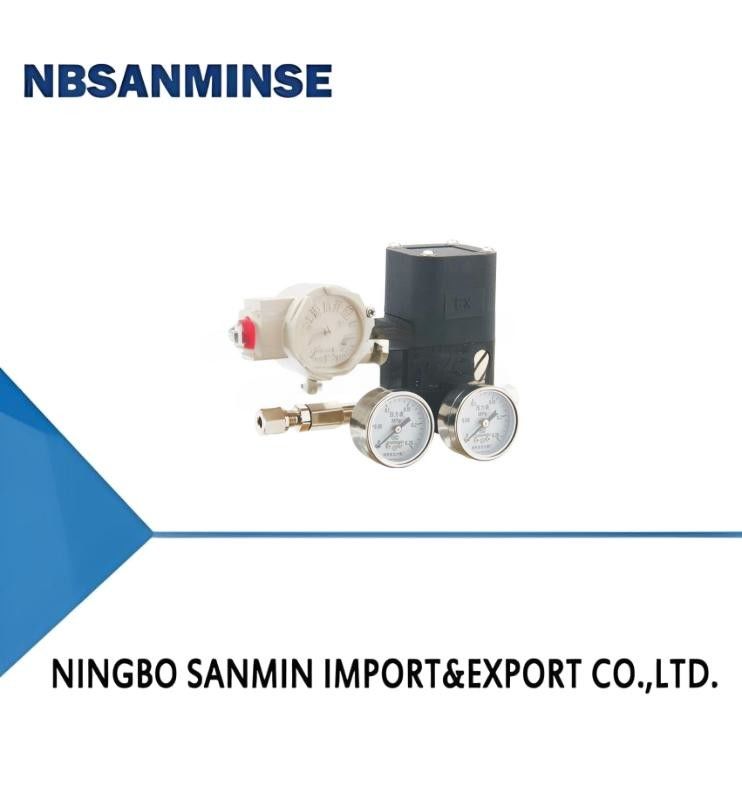

EPC1000 電動気圧式弁位置装置

Place of Origin:	CHINA	ブランド名:	NBSANMINSE
証明:	CE	Model Number:	EPC1

詳細情報
固有エラー:	1%	繰り返し可能性:	00.5%
ヒステリシス差:	1%	空気圧:	140〜700kpa
最大流量:	7.6m3/h (空気供給175KPaで) 20m3/h (空気供給700KPaで)	温度:	-30℃~60℃
空気消費量:	0.3m3/h	パワーインターフェース:	NPT1/2 (G1/2)
シェル材料:	アルミニウム合金,Pensu技術加工	総寸法:	(普通型と内在安全型) ex iaIICT6 Gb87x160x107 ((mm) ((防火型) ex dIBT6Gb:97x186x202 ((mm)
体重:	(普通型と内在安全型) Ex iaIICT6 Gb 0.94kg ((防火型) Ex dIBT6Gb 2.35kg	インパデンス Ω:	180 180 90 90 90 90 220 220
Accessaries:	0 常に 0 AS 合同空気フィルタリング圧縮バルブ OG パンネマティック圧力計	構造:	G 普通型 EX 防火型 I 内在安全型

製品の説明

EPC1000 電気 - パンネマティックバルブポジショナー
EPC1000シリーズの電気変換機は,電気変換装置の新しいタイプの構造です.異なる入力電流信号が対応する出力気圧信号に変換されます変換器には空気力増幅器があり,空気力信号のより高い出力力を様々な空気力アクチュエータに取得してアクチュエータの動作速度を改善できます.
固有エラー	1%	繰り返し可能性	00.5%
ヒステレシスエラー	1%	空気圧	140〜700KPa
最大流量	7.6m3/h (空気供給175KPaで) 20m3/h (空気供給700KPaで)	環境温度	-30°C~60°C
空気消費量	0.3m3/h	環境湿度	18~85%RH
パワーインターフェース	NPT1/2 (G1/2)	殻材料	アルミニウム合金,Pensu技術加工
総寸法	(普通型と内在安全型) EX iIICT6 Gb87x160x107 ((mm) ((炎性タイプ) EX dIBT6Gb:97x186x202 ((mm)	体重	(普通型と内在安全型) Ex iaIICT6 Gb 0.94kg ((防火型) Ex dIBT6Gb 2.35kg

インプットシグナルmA DC		オー出力圧 K パパ		わかった乗用量 Ω
4から20 0から10		20〜100		180
		100から20		180
		20〜60		90
		60〜100		90
		60から20		90
		100〜60		90
		40〜200		220
		200〜40		220
M についてオデール	入力電流信号		パネム出力信号	A について切符	構造
EPC1	14~20mA DC		1 20-10OKPa 直接的行動	0 いつも 0 圧縮バルブを組み合わせた空気のフィルタリング	G 普通型
	2 0-10mA DC		2 100〜20KPa 直接作用	OG パンネマティック圧力計	EX 防火型
	3 4-12mA DC		3 20-60KPa 直射作用範囲を分割する		I 内在安全性タイプ
	4 12〜20mA DC		4 60〜100KPa 直射作用範囲を分割する
			5 60-20K Pa 直射作用範囲を分割する
			6 100-60KPa 直接作用のスプリント範囲
			7 40〜200KPa 直射作用
			8 200〜40KPa 直接作用
			9 80〜240KPa
