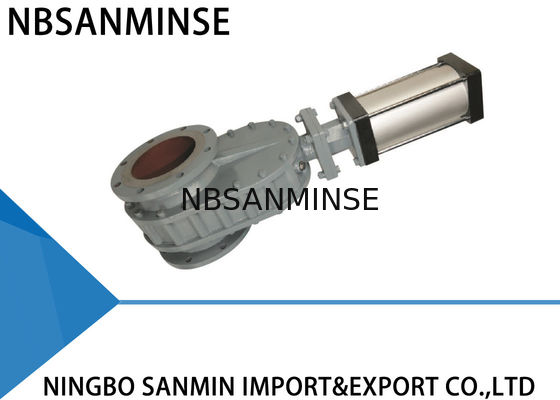

高い信頼性の倍ディスク弁の合金/陶磁器材料DN 50 65 80

高い信頼性の倍ディスク弁の合金/陶磁器材料DN 50 65 80

High Reliability Double Disc Valve  Alloy / Ceramic Material DN 50 65 80

商品の詳細:

起源の場所: 中国
ブランド名: NBSANMINSE
証明: ISO9001
モデル番号: SMWZ644 (1) -10 (2) - DNA - (3)

お支払配送条件:

最小注文数量: 1 pc
価格: Negotiation
パッケージの詳細: ポリ袋、箱、カートン、顧客の助言としてパレットまたは
受渡し時間: 交渉
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 交渉
今すぐお問い合わせ
詳細製品概要
わずかな圧力: 1.0 (MPa) 漏出テスト圧力: 1.1 (MPa)
温度: ≤200℃ 最高テスト圧力: 1.5 (MPa)
DNは: 50、65、80、100、125、150、200、225、250、300 バルブ本体: 鋳鉄

高い信頼性の倍ディスク弁の合金/陶磁器材料DN 50 65 80








主要なPerfomance



モデルWZ644-10Q二重ディスク弁は倍を使用します-ディスク シーリングおよびシーリング表面は耐久力のある合金からまたは陶磁器なされます。シールは気密100%であり、弁は適用の長い耐用年数を、特に達成します。その結果、総合システムの信頼性は劇的に高められます。



業績



空気が上部シリンダー港に導入されるとき、ピストン棒は二重ディスクを押下げ、弁は閉鎖しています。空気がより低いシリンダー港に導入されるとき、ピストン棒は二重ディスクを押上、弁は開きます。ディスクとシール リングの力の間に置かれる圧縮ばねディスクはまた部品の熱拡張そして収縮を償い、すべての条件の下で気密のシールを保障する助けディスク縦の動きをシール リングに対するディスク、と可能にします。弁を作動させるときシーリング表面を重ね合わせ、磨くために、二重ディスクは回ります。弁を通るプロダクト流れが渦のフロー・アクションによって、内部の部屋を書き入れるあらゆる材料取除かれる時。それ故に、弁は自動クリーニング式です。付加的な空気清浄になることはきれい場所の性能を保障するために提供することができます。これらの特徴はすべて弁のための長いサービスlofeを保証し、あなたのシステムの信頼性を高めます。



適用



石炭発電設備、製錬所、鉄および製鉄所の、薬剤および化学工業の塵、粉および粒状プロダクト。



技術的な変数



最高作動圧力:1.0MPa



最高テスト圧力:1.5MPa



実用温度:<200℃



漏出テスト圧力:1.1MPa





取付けおよび適用



1. 取付け前に、空気アクチュエーターが破損のようなあらゆる欠陥の自由、凹面であることを確かめて下さい。



2. 共同フランジ、構造長さ、最高の操作圧力および体言の直径を一致されます条件と確かめて下さい。



3. 最初に留まってしまったナットおよびスタッドを再調整しない注意する取付けがの間。同軸であるために2つのパイプラインおよび弁の直径の中心を一直線に並べて下さい。フランジの表面を平ら保って下さい。均一にボルトをきつく締めるために力を加えて下さい。



4. 取付けの後で、弁が普通開くか、または閉めることができるかどうか見るために上部および下のシリンダー港からの空気を導入して下さい。



5. 変数がアクセスの動力源と一致されるかどうか、そして完全な開始および完全な最後の条件の下で正しく働くことができるかどうか、(存在していたら)頬かどうか確実に留まる見る制御スイッチ。







トラブルシューティング方法



悩み 原因 トラブルシューティング方法
シーリング表面の漏出 ディスクとシーリング表面間の土 土を取除いて下さい
シール リングの組に傷つけて下さい 修理するか、または取り替えて下さい
フランジ接合箇所の漏出 ボルトは不均等にねじで締まります 均等にボルトをねじで締めて下さい
フランジの表面に傷つけて下さい フランジの表面を修理して下さい
スペーサに傷つけて下さい スペーサを取り替えて下さい
弁は正しく開くか、または閉めません 塵の沈殿物 塵を規則的に取除いて下さい
不十分な空気圧、厳しい漏出 空輸補給のパイプラインを修理して下さい
空気の部品は無くなったefficlency老化し、 損なわれた部品を取り替えて下さい
詰まる箱の漏出 詰まることは老化し、ひどく身に着けられていました 詰まることを取り替えて下さい





主要な部品および材料



項目 名前 材料 項目 名前 材料
1 バルブ本体 延性がある鉄 5 接続のT部分 鋳造物鋼鉄
2 側面のバルブ本体 延性がある鉄 6 エンド キャップ 45#Steel
3 シーリング リング 炭素鋼+特別な合金 7 首の連結 Hodularの鋳鉄
4 Dise 炭素鋼+特別な合金 8 空気アクチュエーター アルミニウム アルミニウム シリンダー



高い信頼性の倍ディスク弁の合金/陶磁器材料DN 50 65 80
