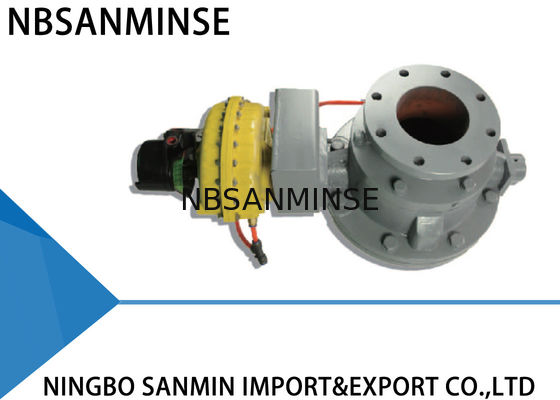

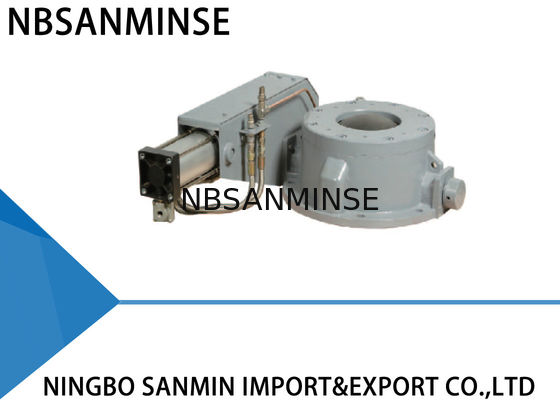

専門の入口/バランスSMDFのドーム弁の倍ディスク逆止弁

プロのインレット /バランスSMDFドームバルブ、ダブルディスクチェックバルブ

生産情報

。ドームバルブは、コンテナまたはパイプラインでオンとオフを切り替えることを実行することにより、バルク材料の空気圧搬送システムのオンオフデバイスとして設計されています。ゆるく、乾燥し、染みがなく、液体であるバルク材料の空気圧搬送システムに適用されます。特に、灰の廃棄のために熱発電所でよく使用されています。

。ドームバルブは、半球バルブコアと通気式シールワッシャーを使用して、オンとオフを切り替えます。オンオフのコースが非圧力環境で処理されるため、コアとシールワッシャーの間に摩擦はありません。

。さまざまな動作環境によると、ドームバルブコアはさまざまな材料と表面硬化を採用しています。シールワッシャーが安定した優れたシールを達成することを確認できます。ラバーシールワッシャーは、特別なコンポーネントのため、高温、摩耗、老化、その他の不利な影響に耐えることができます。その結果、ゴム製シールワッシャーは耐久性があります。

ドームバルブのアプリケーション：ガス、液体、半流動性、固体粉末。

動作原則

。ドームバルブは半球のドームです。オンオフ操作の過程では、コアとシールワッシャーの間に0.2〜0.4mmの距離が維持されているため、互いに触れずに動くことができます。これは、コアとシールワッシャーの間に摩擦がないため、最小限の摩耗の目的を満たすように設計されています。空気圧アクチュエータは、二重演算バージョンの線形シリンダーです。ドームバルブが閉じると、シールワッシャーが膨張し、その後、非常に健全な密閉型リングを形成する半球体コアに押し付けられます。したがって、パイプラインの材料の欠陥がブロックされます。

。バルブはサイクルで動作します：クローズ（シールワッシャーが膨らむ）→クローズ（シールワッシャーの通気口オフ）→コアターンランニング→完全に開いている（インフレのアクションなし）→コアターンランニング→閉じる（インフレーションのアクションなし）→クローズ（シールワッシャーが膨らむ）

通常の状態：バルブコアは近い位置にあります。回転群の調整ボルトが空気限界スイッチスイッチを押し続け、圧縮空気が洗濯機を密封するために充電している場合。シールワッシャーに対する圧力は、圧力計に示されています。

開いた状態：回転群の調整ボルトがクイックエキゾーストバルブから空気限度から離れて壊れると、線形シリンダーが移動し始めます。その後、Valve Coreはそれに合わせて走ります。コアランニングの期間中、互いにコアとシールワッシャーのタッチはありません。

閉鎖状態：順序をオフにすると、シリンダーが後退し始めます。コアが完全に近い位置まで逆方向に走り、ロータリーアームの調整ボルトは空気制限スイッチステムを押し続けます。その後、空気供給がオンになり、フィードシールワッシャーになります。 （空気charge養に近い合計時間は、調整ボルトによって制御されます。）

技術的なパラメーター

最大動作圧力：1.0 MPa

最大試験圧力：1.5 MPa

動作温度：250以下の℃

漏れ試験圧力：1.1 MPa

シリンダーの動作圧力は0.4 MPa〜0.6 MPaです。ただし、シールワッシャーのインフレ圧力は0.4 MPa〜0.6 MPaであり、これは飼料圧力（0.15MPa）よりも高いです。清潔で乾燥した、オイルフリーの圧縮空気を使用してください。

インストール

1.インストール前に、このマニュアルを注意深く読んで、バルブモデル、DN、および技術パラメーターを確認してください。

2。圧縮空気を使い果たした後、ドームバルブを開きます。

3.ドームバルブは、水と湿った材料から遠ざけてください。

4.設置を完了した後、フランジを溶接しないでください。そうしないと、シールワッシャーが損傷している可能性があります。

5。2つのパイプラインとバルブ中心の中心は同軸でなければなりません。フランジの表面は滑らかで、比較的大きな勾配なしで水平に保つ必要があります。その上、ボルトは対称的に固定する必要があります。

6.ドームバルブの動作状態を定期的に確認してください。異常な条件を正しくかつすぐに解決します。

7.ウィンチ、設置、操作、デバッグ、または修理のプロセスに関与している場合は、安全操作の相対的な規則を遵守してください。

8.すべてのドームバルブは、動的テストと相対的な調整を完了しました。

トラブルシューティング方法

主なコンポーネントと材料
