商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | インレットバルブ |
|---|---|---|---|
| 温度: | 200℃以下 | Max Test Press: | 1.5（MPA） |
| dn1xdn2: | 200x350、200x530、250x350、250x400、300x450 | バルブ本体: | 鋳鉄 |
| ハイライト: | 電磁石脈拍弁,脈拍のジェット機の電磁弁 |
||

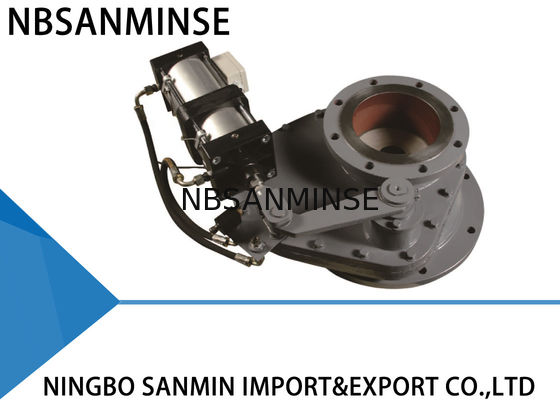

高性能の二重ディスクバルブ温度 ≤ 200°C SMDF-DNA-J
生産情報
. 回転式ディスクバルブはセラミックまたは硬い金属の摩擦ペア構造を使用します.これはより磨削性を持ち 密度も向上します. 独特な構造のため ほんの小さな開始負荷が必要です.ほかに同じ理由で バルブ体内に灰がほとんど蓄積しない.これらの特徴はすべて 回転式ディスクバルブを耐久性のあるものにします.
操作原理
申請
熱力発電所の灰輸送システムで使用できます. また,鉱山,水泥工場,石灰工事,金属工事,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山,鉱山など,化学工場や 腐食性または磨砂性灰を運ぶ必要がある他の分野.
テクニカルパラメータ
最大動作圧: 1.0 MPA
最大試験圧: 1.5 MPA
動作温度: ≤ 200°C
漏れ試験圧: 1.1 MPA
設置
1. 設置前にこのマニュアルを注意深く読んで,気圧駆動器の状態を確認してください.
2フレンジの寸法,最大動作圧,内面の名指直径が 要求事項を満たすことを確認する.
3. 螺栓とナッツを調整しないでください. そして2つのパイプラインとバルブの中心が同軸であることを確認してください. フレンズの表面は平らで,比較的大きな傾きなく水平に保持する必要があります.バルブがしっかりと固定され,うまく機能できるようにしますそれに 螺栓は対称的に固定されるべきだ
4装置を設置した後 氣動アクチュエータの2つの入口に空気をポンプして バルブプレートが正常に動いているか確認します
5制御スイッチが設置されている場合,そのパラメータが外部電源に対応し,完全にオープンまたは完全に閉じても適切に動作できるようにしてください.
トラブルシューティング方法
| 悩み | 原因 | トラブルシューティング方法 |
| 漏れ | 異体 | 外来体を取り除く |
| シール洗浄機は無効です. | シール洗浄機を交換する | |
| バルブコア磨き | バルブコアを入れ替える | |
| バルブが開かないし閉めない | 回転可能な部品が柔軟になり,または無効になる | 相関部品を調整または交換 |
| 圧力不足または漏れ | チェックと修理の供給線 | |
| パネウマコンポーネントが老化したり無効になったり | 相対的な気圧部品を交換する |
装置の寸法と輪郭
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| 違う | ポイント | 材料 | 違う | ポイント | 材料 |
| 1 | 上部バルブボディ | 柔らかい鋳鉄 | 5 | バルブボディの下 | 柔らかい鋳鉄 |
| 2 | シールリング | セラミックまたは合金 | 6 | 回転軸 | 45# 鋼 |
| 3 | バルブプレート | セラミックまたは合金 | 7 | 旋回腕 | 柔らかい鋳鉄 |
| 4 | スイング・アーム | 柔らかい鋳鉄 | 8 | パネウマ・アクチュエータ | アルミニウム |
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
