商品の詳細:
|
| モデル: | SMC同様のタイプ | タイプ: | 直角のタイプ |
|---|---|---|---|
| 直径: | G3/4"、G1" | ダイヤフラム: | ダブルダイヤフラム |
| 作動媒体: | きれいな空気 | 保護クラス: | IP65 |
| ハイライト: | 電磁石脈拍弁,脈拍のジェット機の電磁弁 |
||

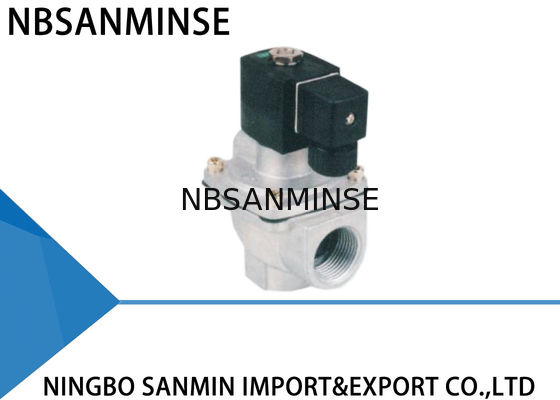

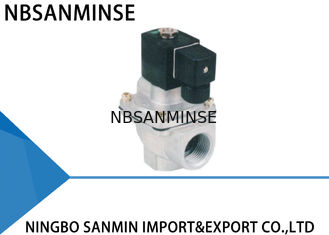

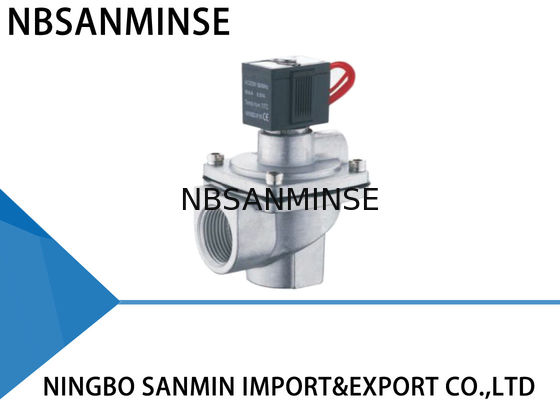

QS - Z- 20 / 25 シリーズ SMC 相当品 直角 G3 / 4 " , G1 " 電磁パルスバルブ
技術パラメータ
| 直角 | 埋め込み | インライン | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 作動圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25～60℃ 低温または高温の場合はカスタマイズ可能 | |||
| 相対湿度 | ≦85% | |||
| 作動媒体 | クリーンエア | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | |||
| 保護等級 | IP65 | |||
| ダイヤフラム寿命 | 100万サイクル以上 | |||
| Cv/Kv | 詳細はお問い合わせください | |||
材質構成
ボディ：ADC12 ダイカスト
アーマチュア：430 FR ステンレス鋼
ダイヤフラム：ニトリルまたはバイトン
スプリング：321 ステンレス鋼
ファスナー：302 ステンレス鋼
すべてのバルブには高品質のメンブレンが選択され使用され、各製造工程で各部品がチェックされ、すべての手順に従って組み立てラインに配置されます。完成したすべてのバルブは、通電ブローテストを受けます。
使用方法
電磁弁（ダイヤフラムバルブとも呼ばれる）は、パルスバッグフィルターのダストクリーンブローシステムにおける圧縮空気の「スイッチ」です。パルスジェット制御装置からの出力信号によって制御され、フィルターバッグのセルごとにダストをクリーンにし、バッグハウスの抵抗を設定範囲内に保ち、バッグハウスの処理機能と集塵効率を保証します。
Z型電磁パルスバルブは直角バルブで、吸気口と排気口の間に90度の角度があり、ガスドームとバッグハウスのブローチューブ間の設置接続に適しており、要件を満たす良好な空気の流れとダストクリーンパルスを提供します。
| 使用期間 | 故障現象 | 考えられる原因 | トラブルシューティング |
| 設置および試運転中 | バルブがすべて開かないが、先頭部分が作動する。 | ガスドーム圧力が低すぎないか確認してください。 | 漏れを確認する |
| 一部のバルブが作動しないが、他は正常である。 | バルブコイルの接続とコイルを確認する | 付属品を交換する | |
| バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。 | Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生している。 | 漏れを確認する | |
| Zバルブ。バルブの吸気口とブローノズルが逆に設置されている。 | 再設置する | ||
| 一部のバルブが閉じない。漏れがある。 | メンブレンに汚れや異物があり、可動鉄心に干渉している。 | メンブレンを清掃し、メンブレンが完全であることを確認してください。可動鉄心とエアロックを確認してください。 | |
| バルブの閉じが遅い。 | メンブレンのオリフィスが詰まっている。 | メンブレンオリフィスを浚渫する | |
| 使用期間中 |
一部のバルブが漏れている。メンブレンがしっかりと閉じず、バルブが常に少し開いている。 メンブレンに汚れや異物があり、先頭部分が損傷している。可動鉄心が詰まっている。 |
メンブレンを清掃し、メンブレンピースが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。 | コイルが熱くなり、焼き付いた。 |
| 通電時間が長すぎた。 | 制御システムの作動状態を確認する | 電圧は存在するが、バルブが作動しない。 | |
| メンブレンが損傷し、オリフィスが詰まっている。 | 付属品を適時に交換する | 周囲温度が-20℃を下回る。バルブが漏れて開かない。 | |
| 周囲温度が低すぎ、バルブ内に霜がある。 | 断熱に注意し、適切な温度を維持してください。 | 私たちを選ぶ理由 |
1：各製品と完全なシリーズの空圧製品のさまざまなスタイル。
2：迅速な発送のための大量在庫。
3：競争力のある価格での高品質。
4：サンプル注文と少量注文は受け付けます。
5：特別なリクエストに応じてカスタマイズします。
6：無料の製品情報を提供します。
Q：無料サンプルを提供していただけますか？
A：はい、
製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q：あなたのビジネススコープは何ですか？
A：私たちのビジネススコープは、
フルコンテナの自動化部品の輸出業者サービス、および販売エアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油 フィッティング圧力計などです。Q：どのような種類の製品を作成できますか？
A：ステンレス鋼、真鍮、アルミニウムの材料加工を数多く作成できます。
高圧バルブ/電磁弁/電気バルブ/ 水バルブ/ 空圧バルブ/ エアシリンダー /油圧バルブ/油圧アキュムレータ製品など。Q：製品を私たちのロゴとブランドで作成できますか？A：はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に作成しています。ただし、可能な場合は許可を与える必要があります。Q：オリジナルの有名な空圧・油圧・計装ブランド商品を提供できますか？A：はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q：保証はありますか？
A：はい、通常、製品は1年間の品質保証が付いています。
Q：コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A：
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形であり、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
低温ニトリル、シリコーンゴム、ポリウレタン Q：圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？
A：1MPa=10bar≒145psi≒10kg
Q：電磁弁コイルの焼き付きの一般的な原因は何ですか？
A：不適切な電圧とヘルツ、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、 環境
高温、重度の振動など。
Q：高温または極寒環境での空圧部品について注意すべき点は何ですか？
注力ポイント
高温環境対策
極寒環境対策シール材 フッ素ゴム、PTFE
低温ニトリル、シリコーンゴム、ポリウレタン 潤滑
| 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） | 給気処理 |
| 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング | 金属部品 |
| 膨張クリアランスを確保 | 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、結露防止 | 設置 |
| 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で包む | |
