商品の詳細:
|
| プレッシャー: | 0 。 3-0。 6MPa | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | AC220V / DC24V / AC110V / AC24V | 直径: | G1” / G1-1 / 2” |
| 体: | ADC 12 ダイキャスト | アーマチュア: | 430FR ステンレス鋼 |
| ハイライト: | 電磁石脈拍弁,脈拍のジェット機の電磁弁 |
||

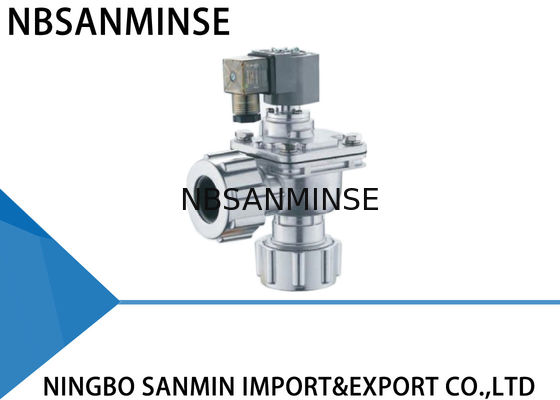

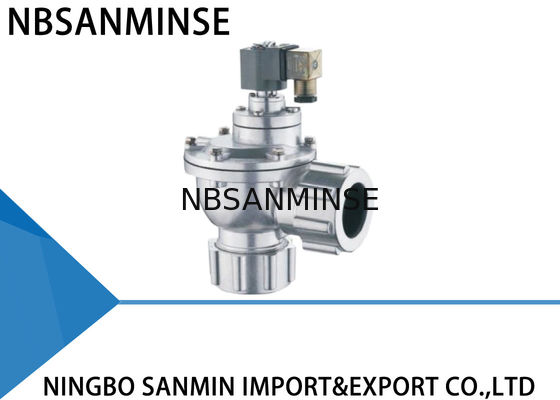

Sanmin 空気圧パルスバルブ高性能 ADC12 ダイカストボディパイプ接続タイプ防塵バルブ付き
GOYEN類似タイプ
ライトアングルタイプ
パルスバルブはパイロットヘッド、ダイヤフラム、バルブアルミボディで構成されています。ダイアフラムの後部キャビティ領域は前部キャビティ領域よりも大きくなります。ダイヤフラムは大きな圧力の影響により閉位置に保たれます。
パルス信号が消えると、アーマチュアのバネが直ちに作動してバーの移動を再開し、バランス穴を閉じます。ダイヤフラムの後部キャビティ内の圧力ガスとスプリングが協働して、バルブが洗浄を停止する通路を閉じます。
ダイアフラムの減衰穴は、アーマチュアの可動バーがバランスを取るために保持されているときに空気の流れを減衰させる機能と、バランス穴が閉じられて通路が閉じられ、洗浄が停止されるとすぐに空気をバックキャビティに移動させる機能があります。
材料構造
| 体 | ADC12 ダイキャスト |
| アーマチュア | 430FR ステンレス鋼 |
| ダイヤフラム | ニトリルまたはバイトン |
| 春 | 321ステンレス鋼 |
| ファスナー | 302 ステンレス鋼 |
技術的パラメータ
| 直角 | 埋め込み | 列をなして | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 使用圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25~60℃ 低温または高温用にカスタマイズ | |||
| 相対湿度 | ≤85% | |||
| 作動媒体 | きれいな空気 | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ | |||
| 保護クラス | IP65 | |||
| ダイヤフラムの寿命 | 100万サイクル以上 | |||
| CV/Kv | 詳細はお電話ください | |||
よくある失敗とトラブルシューティング
| 利用期間 | 故障現象 | 考えられる理由 | トラブルシューティング |
| 設置および試運転中 | すべてのバルブを開くことはできませんが、先頭部分は動作します。 | ガスドームの圧力が低すぎるかどうかを確認してください。 | 漏れを確認してください |
| 一部のバルブは動作しませんが、その他は正常です。 | バルブコイルの接続とコイルを確認してください | 付属品を交換する | |
| バルブをすべて閉じることはできません。漏れがあります。ガスドームを設置する方法はありません。 | Yバルブ。同じガスドームの一部のバルブで漏れが発生しており、すべてのバルブで漏れが発生しています。 | 漏れを確認してください | |
| Zバルブ。バルブ入口と吹き出し口が逆向きに取り付けられています。 | 再インストール | ||
| バルブによっては閉まらないものもあります。漏れがあります。 | メンブレン上に汚れや破片があり、可動鉄心をブロックしています。 | メンブレンを洗浄し、メンブレンが完成していることを確認します。可動鉄心とエアロックを確認してください。 | |
| バルブの閉まりがゆっくりです。 | メンブレンオリフィスが詰まっています。 | 膜オリフィスの浚渫 | |
| 利用期間中 |
一部のバルブに漏れがあります。膜はしっかりと閉じることができず、バルブは常に開いた状態になります。 少し。 |
膜に汚れや破片があり、先端部分が損傷しています。可動鉄心が詰まっています。 | メンブレンを洗浄し、メンブレンピースが完成していることを確認します。可動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。 |
| コイルが熱くなって焼き切れています。 | オンになっている時間が長すぎます。 | 制御システムの動作状態を確認してください。 | |
| 電圧は存在しますが、バルブが動作しません。 | 膜が損傷し、オリフィスが詰まっています。 | 付属品は適時に交換してください。 | |
| 周囲温度が-20℃以下であること。バルブが漏れていて開かない。 | 周囲温度が低すぎるため、バルブに霜が付いています。 | 断熱性と適切な温度の維持に注意してください。 |
