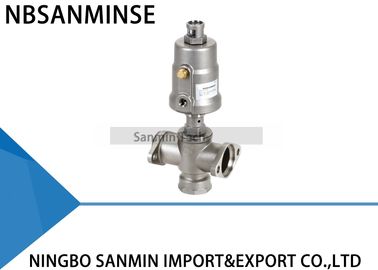

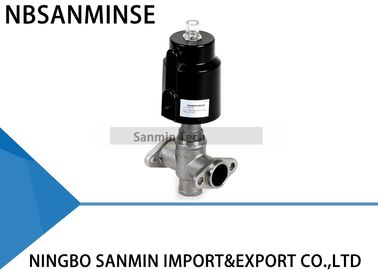

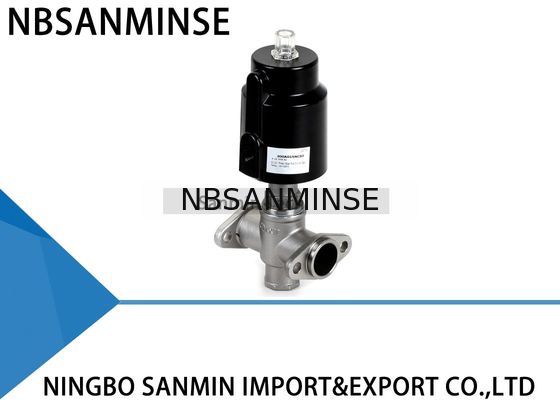

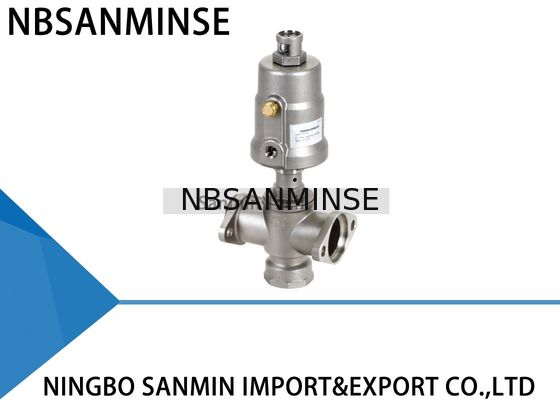

気学的に作動させた三方角度の座席弁多様な弁のタイプJDF1300

空圧式 3方アングルシートバルブ、マニホールドバルブタイプ JDF1300

空圧式 3/2方シートバルブ、媒体温度+180℃まで対応、マニホールドバルブタイプ、ねじ込みポート＆溶接端接続 DN 15-25

媒体の混合または分配用;

パイロットバルブで制御;

流れ最適化ボディ（ステンレス鋼製）;

長寿命でメンテナンスフリーの操作。

ポート接続タイプ

T：ねじ込みポート

W：溶接端

アクチュエータタイプ

S：単動式

DS：複動式

ボディ材質

ブランク：SS304（標準）

4：SS316

5：SS316L

制御機能

NO：ノーマルオープン

NC：ノーマルクローズ（標準）

Na：リバティ

呼び径

15：G1/2、G3/4、G1

アクチュエータ材質コード

P：PAアクチュエータ

S：SSアクチュエータ

A：アルミニウムアクチュエータ

モデル

JDF1300：3/2方シートバルブ（マニホールドタイプ）

JDF1300シリーズ 3方シートバルブは、空圧式アクチュエータと3方バルブボディで構成されています。アクチュエータは、周囲温度と顧客の要求に応じて、PA、アルミニウム、ステンレス鋼の3種類の材質で利用可能です。バルブボディの材質は、ステンレス鋼304、316、316Lです。互換性のあるアクセサリをフルレンジで提供しており、3方バルブハウジングのミニフランジ構造により、バルブを無制限に直線グループに連結でき、配管システムの整然とした効率的なレイアウトを容易にします。

圧力ポートとサービスポートを相互に切り替えることで、媒体の混合や分配などの異なる流体回路機能が可能になります。JDF1300のフロー最適化バルブボディは、優れた流量を可能にします。実績のあるセルフアジャストグロメットは、高い気密性を確保し、長年の信頼性の高い操作を保証します。

ユーザーにとって、統合バルブ設計は、機器システムの整然とした設置と経済的なメリットを保証します。

なぜ私たちを選ぶのか

1：無料製品情報を提供します。
2：信頼できる品質保証と積極的なアフターサービス
3：1年間の品質保証
4：各製品の多様なスタイルと完全なシリーズの空圧製品。
5：迅速な発送のための大量在庫。

Q：無料サンプルを提供してもらえますか？

A：はい、 ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055

Q：あなたのビジネス範囲は何ですか？

A：私たちのビジネス範囲は、フルコンテナでの自動化部品の輸出サービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーター駆動バルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 空気と油 継手、圧力計 などです。Q：どのような種類の製品を製造できますか？

A：ステンレス鋼、真鍮、アルミニウムの様々な材質の加工が可能です。

高圧バルブ/電磁弁/電動バルブ/水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q：製品を私たちのロゴとブランドで製造できますか？A：はい、もちろんです。長年OEMサプライヤーとして専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q：オリジナルの有名な空圧・油圧・計装ブランド製品を提供できますか？ A：はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q：保証はありますか？A：はい、通常製品は1年間の品質保証が付いています。Q：コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A：Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。Gスレッドは非シール接続に使用される円筒形ストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。

Q：圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？

A：1MPa=10bar≒145psi≒10kg

Q：電磁弁コイルの焼損の一般的な原因は何ですか？

A：不適切な電圧とHz、頻繁なスイッチング、パイロットヘッドへの液体侵入、バルブコアとスプリングの問題、

冷却強化、効率的な水分除去 高温、重度の振動など。

Q：高温または極低温環境での空圧部品について注意すべき点は何ですか？

注力ポイント

高温環境対策 極低温環境対策

シール材

フッ素ゴム、PTFE

低温ニトリル、シリコーンゴム、ポリウレタン

潤滑

高温合成グリース（低揮発性）低温グリース（低流動点、低粘度） 空気供給処理

冷却強化、効率的な水分除去 超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング
